Аэродромная плита ПАГ-14 Т.У.

ЖБИ каталог
Аэродромные плиты ПАГ 14 / 18 ГОСТ и Т.У.
Купить Аэродромную плиту ПАГ-14

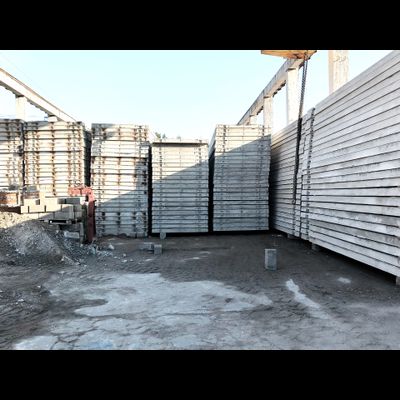

Аэродромная плита ПАГ-14 Т.У.
  • Аэродромная плита ПАГ-14 Т.У.
  • Плита ПАГ-14 Аэродромная , купить ЗАВОД ЖБИ СМК-1
Артикул: 6
Аэродромная плита ПАГ-14 Т.У.
Длина
6000 мм.
Ширина
2000 мм.
Высота
140 мм.
Вес
4200 кг.
Расчетная нагрузка
75 тн./м2
Объем бетона
1.68 м3
Класс бетона по прочности
400 М
Монтаж от 6000 руб. шт
есть

Заказать укладку плит ПАГ

Варианты оплаты
Выберите параметр
Варианты оплаты
Нужна ли доставка?
Выберите параметр
Нужна ли доставка?
Нужна ли выгрузка/укладка?
Выберите параметр
Нужна ли выгрузка/укладка?
26 000 ₽
28 000 ₽
26 000 ₽
28 000 ₽

Купить в 1 клик

Заказать укладку плит ПАГ

  • Описание

    Аэродромная плита ПАГ-14 Т.У. (ГОСТ 25912-2015)

    Аэродромная плита ПАГ-14 - это железобетонное изделие, используемое в строительстве аэродромов, дорог и других объектов с высокими требованиями к прочности и долговечности. Она имеет прямоугольную форму и размеры 6000x2000x140 мм.

    ▶ Основные характеристики плиты ПАГ-14:


    1. Высокая прочность: плиты ПАГ изготавливаются из тяжелого бетона класса В30 и выше, что обеспечивает их высокую прочность и способность выдерживать большие нагрузки.

    2. Устойчивость к воздействию агрессивных сред: благодаря использованию специальных добавок и марок бетона, плиты ПАГ обладают высокой стойкостью к воздействию различных химических веществ, включая кислоты, щелочи и соли.

    3. Морозостойкость: плиты ПАГ имеют высокий показатель морозостойкости - не менее F200, что позволяет использовать их в регионах с суровым климатом и значительными перепадами температур.

    4. Водонепроницаемость: плиты имеют высокую степень водонепроницаемости - от W6 и выше, благодаря чему они не пропускают воду и могут использоваться в условиях повышенной влажности.

    5. Долговечность: плиты ПАГ изготовлены из долговечных материалов и имеют расчетный срок службы более 40 лет.

    ▶ Доставка Аэродромных плит ПАГ-14 по Москве и области

    Доставка осуществляется автомобильным и железнодорожным путем в зависимости от удаленности объекта.

    Варианты доставки:

    Манипулятор 10 тн. - до 2 плит + возможность выгрузки / укладки
    Длинномер 20 тн. до 5 плит в машине без выгрузки
    Длинномер 40 тн. до 10 плит в машине без выгрузки

    ▶ Применение Аэродромных плит ПАГ-14

    Аэродромные плиты ПАГ-14 широко применяются для создания различных аэродромных площадок и инфраструктуры. Они идеально подходят для использования на временных аэродромах, строительных аэродромах и других подобных объектах. Вот некоторые примеры их применения:

    • Взлетно-посадочные полосы: Плиты ПАГ-14 могут использоваться для создания временных или постоянных взлетно-посадочных полос. Они обеспечивают ровную и прочную поверхность, необходимую для безопасного взлета и посадки самолетов.
    • Таксирующие дорожки: Плиты ПАГ-14 могут быть использованы для создания таксирующих дорожек на аэродроме. Это позволяет самолетам безопасно передвигаться по территории аэродрома, минимизируя риск повреждения колес и шасси.
    • Стоянки для самолетов , автотранспорта: Плиты ПАГ-14 могут служить основой для создания стоянок для самолетов. Они обладают достаточной прочностью и устойчивостью, чтобы выдерживать вес самолетов и предотвращать проваливание в грунт
    • Временные аэродромы: Плиты ПАГ-14 часто используются на временных аэродромах, таких как полевые лагеря и базы операций. Они могут быть быстро установлены и демонтированы, что облегчает развертывание и перемещение аэродромной инфраструктуры.
    • Ремонтные работы: Плиты ПАГ-14 могут быть использованы для быстрого и временного покрытия поврежденных участков аэродрома, позволяя провести ремонтные работы без простоя операций.

    Это лишь несколько примеров применения аэродромных плит ПАГ-14. Они могут быть адаптированы и использованы в зависимости от конкретных потребностей и требований аэродрома..


  • Документы

    ГОСТ НА АЭРОДРОМНЫЕ ПЛИТЫ ПАГ 14.pdf
    644.5 кб, 31 октября в 03:19

  • Характеристики

    Длина
    6000 мм.
    Ширина
    2000 мм.
    Высота
    140 мм.
    Вес
    4200 кг.
    Расчетная нагрузка
    75 тн./м2
    Объем бетона
    1.68 м3
    Класс бетона по прочности
    400 М
    Монтаж от 6000 руб. шт
    есть

Удалить товар

Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.

☰ Актуальные средства связи для заказа

  • Купить плиты ПАГ в Телеграм
    Telegram мессенджер ●

    Наш официальный канал в Телеграм @smk_chat мы принимаем запросы на материалы и услуги круглосуточно.

  • Заказать плиты ПАГ в мессенджере MAX
    MAX мессенджер ●

    Официальный канал в мессенджере МАХ , мы так же принимаем заказы круглосуточно.

  • Купить плиты ПАГ , телефон завода
    Позвонить по телефону ●

    Звонки мы принимаем ежедневно с 09-00 до 22-00 без праздников и выходных.

  • Купить плиты ПАГ в Whatsapp
    Whatsapp мессенджер ●

    Мессенджер Whatsapp +7(926)250-0507 прием заказов осуществляется так же круглосуточно.

⦀ Плита аэродромная ПАГ-14 по Т.У. — Прочность на десятилетия ЖБИ СМК-1

Идеальное решение для инфраструктурных объектов: от аэродромов до промышленных площадок

В современном строительстве, где скорость возведения объектов и надежность конструкций выходят на первый план, аэродромные плиты ПАГ-14 занимают особое место. Это не просто железобетонное изделие — это высокотехнологичный продукт, созданный по военным стандартам, адаптированный для гражданского применения.

Завод железобетонных изделий СМК-1 представляет продукцию, которая прошла строжайший контроль качества и соответствует требованиям Технических Условий (Т.У.), превосходящим даже нормативы ГОСТ. Если вам нужна действительно прочная основа для дорог, площадок или взлетно-посадочных полос — ПАГ-14 от СМК-1 станет экономически обоснованным выбором на десятилетия.

Ниже мы детально разберем, почему плиты ПАГ-14 стали стандартом индустрии, и чем продукция нашего завода отличается от предложений конкурентов.

Что такое ПАГ-14? Расшифровка и геометрия

Аббревиатура ПАГ расшифровывается как «Плита Аэродромная Гладкая». Цифра 14 указывает на ключевой параметр — толщину изделия, которая составляет 140 мм (14 см). Однако, говоря о габаритах, нельзя ограничиваться только толщиной, так как логистика и монтаж напрямую зависят от точных размеров.

Продукция завода СМК-1 изготавливается со строгим соблюдением линейных параметров:

  1. Длина: 6000 мм (6 метров)
  2. Ширина: 2000 мм (2 метра)
  3. Высота: 140 мм (14 см)
  4. Объем бетона: 1.68 м³
  5. Вес: 4200 кг (4.2 тонны)
  6. Класс бетона: B30 (M400)
  7. Водонепроницаемость: W6
  8. Морозостойкость: F150

Именно такой «золотой» формат (6х2 метра) позволяет механизировать укладку с использованием стандартной спецтехники (манипуляторы, краны), обеспечивая при этом минимальное количество стыков на квадратный метр готового покрытия.

Прочность бетона плиты ПАГ-14 по Т.У.

В основе изделия лежит тяжелый бетон, который отличается низкой пористостью и высокой плотностью. В зависимости от партии и требований проекта, прочностные характеристики соответствуют классам:

  1. B30 (M400): Обеспечивает колоссальную устойчивость к динамическим нагрузкам.
  2. B25 (M350): Классический вариант для дорог с высокой интенсивностью движения.

Основное отличие ПАГ-14 от стандартных дорожных плит (ПДН, ПД) — это требования к прочности на растяжение при изгибе. Для ПАГ-14 этот показатель составляет Bbtb 3.6 – 4.0, что делает плиту устойчивой к образованию трещин под колесами тяжелой техники.

Нагрузка и эксплуатационные возможности

Одно из главных преимуществ выбора ПАГ-14 — это колоссальный запас прочности.

  1. Расчетная нагрузка на 1 м²: до 50 – 75 тонн.
  2. Максимальная нагрузка (осевая): Выдерживает движение спецтехники с нагрузкой на ось до 60 тонн (авиационная техника, тяжелые краны).

Такие показатели позволяют использовать плиту не только для стоянок авиации, но и для обустройства путей перемещения гусеничной техники (экскаваторы, бульдозеры) и складских терминалов с высотным стеллажным хранением.

Морозостойкость и долговечность

Поскольку изначально плиты разрабатывались для эксплуатации в условиях открытого воздуха (включая районы Крайнего Севера), к морозостойкости предъявляются жесткие требования.

  1. Марка по морозостойкости: F150 – F200.
  2. Водонепроницаемость: W6 – W8.

Благодаря низкому водопоглощению и плотной структуре бетона, плиты ПАГ-14 от СМК-1 выдерживают более 200 циклов попеременного замораживания и оттаивания без потери несущей способности. Это исключает «вспучивание» и разрушение кромок в зимний период.

⦀ Конструктивные особенности: Армирование и геометрия ПАГ-14 по Т.У.

Почему ПАГ-14 служит дольше, чем обычная дорожная плита? Ответ кроется в конструктивных решениях, заложенных еще в ГОСТ 25912.1-91 и усиленных в наших ТУ.

Предварительно напряженная арматура

В отличие от обычных плит, где арматура просто укладывается в форму, в ПАГ-14 используется метод предварительного напряжения.

  1. Тип арматуры: Высокопрочная сталь классов Aт-V, Aт-IV, A-V (диаметром 12 мм или 14 мм) .
  2. Технология: Стержни натягиваются гидравлическими домкратами до заливки бетона. После набора прочности бетона, арматура освобождается от натяжения и стремится вернуться в исходное состояние, сжимая бетон. Это создает внутреннее напряжение, которое компенсирует внешние изгибающие нагрузки.

Такая схема позволяет увеличить трещиностойкость плиты в 2–3 раза по сравнению с обычными ненапряженными конструкциями.

Сварные сетки и защитный слой

Армирование осуществляется не только продольными стержнями, но и сварными сетками (С1 и С2), которые связаны в единый пространственный каркас.

  1. Верхняя и нижняя сетка (С1): Диаметр 8 мм (класс A-III) и 5 мм (Вр-I).
  2. Средняя сетка (С2): Проволока Вр-I диаметром 5 мм.
  3. Защитный слой бетона: Строго регламентирован. До напрягаемой арматуры — 32 мм, до сеток — 23–27 мм. Это исключает коррозию металла даже при длительном контакте с реагентами (противогололедными средствами).

Монтажные петли и стыковка

Каждая плита оснащена стальными монтажными петлями (из стали А-I), которые позволяют осуществлять строповку, погрузку и выгрузку без повреждения тела бетона. Для соединения плит между собой предусмотрены специальные пазы и монтажно-стыковые изделия (М1, М2), обеспечивающие жесткое сцепление полотна в единый монолит

Преимущества производства на ЖБИ СМК-1

Почему тысячи заказчиков выбирают именно продукцию завода СМК-1 для реализации своих проектов по всей России? Ответ кроется в технологическом процессе и политике контроля качества.

Сырьевая база премиум-класса

Мы не экономим на составляющих:

  1. Цемент: Используются марки ПЦ 500 Д0 без добавок, обеспечивающий стабильную прочность.
  2. Заполнители: Гранитный щебень высокой прочности (фракция 5-20 мм) и чистый кварцевый песок.
  3. Добавки: Модифицирующие добавки, повышающие водонепроницаемость и пластичность смеси.

Соблюдение нормативной базы

Наша продукция изготавливается в строгом соответствии с требованиями ГОСТ 25912.1-91 (для конструктивных элементов) и ГОСТ 25912-2015 (для актуальных требований к аэродромным покрытиям). При этом разработка и соблюдение Технических Условий (Т.У.) завода позволяет нам учитывать индивидуальные пожелания клиентов по усилению свойств изделия.

Геометрия «ноль»

Благодаря использованию металлических форм высокой точности (оснастка проверяется лазерным сканированием), геометрия готового изделия соответствует идеалу. Допуски по длине и ширине не превышают +/- 5 мм. Это критически важно для быстрой укладки: плиты ложатся «в замок» без зазоров, что исключает необходимость в дорогостоящей подливке бетоном стыков.

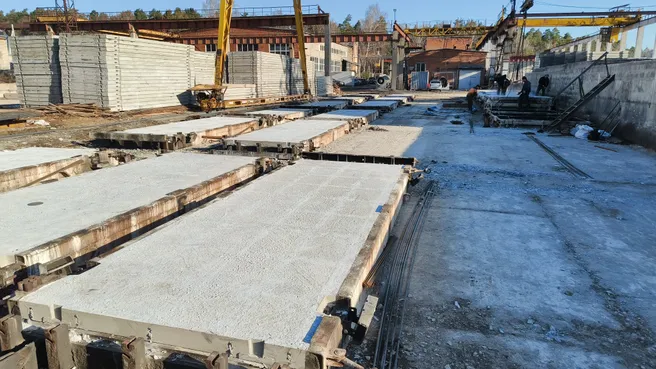

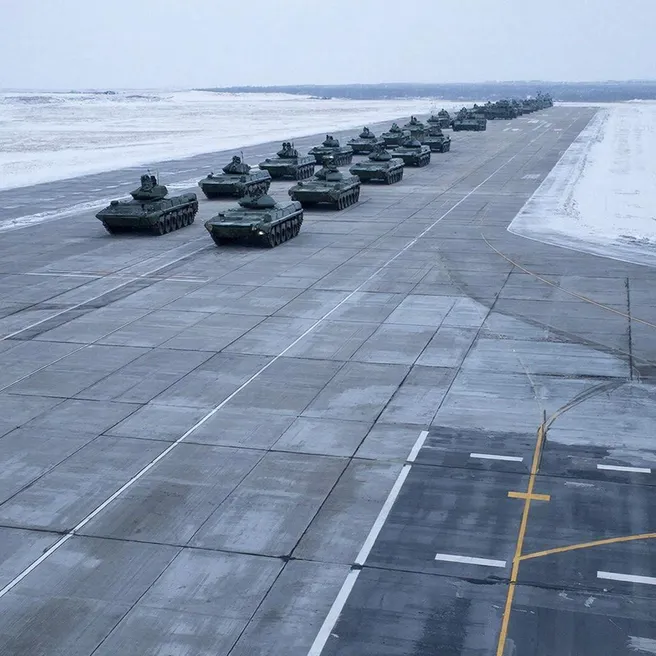

  • ПАГ-14 купить в Москве ЗАВОД ЖБИ СМК-1
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

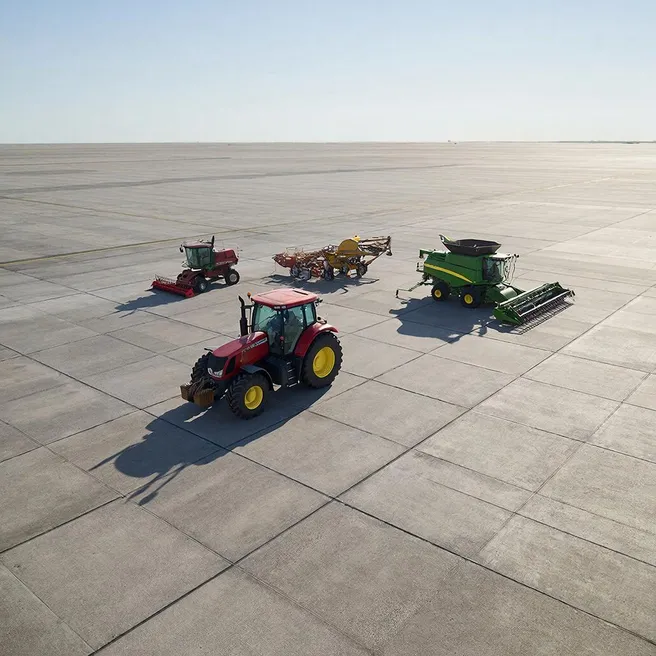

  • Аэродромные плиты ПАГ-14 применение от ЖБИ СМК-1
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

⦀ Почему выбирают именно ПАГ-14, а не дорожные плиты?

Параметр

Дорожная плита 2П30

Плита ПАГ-14 по Т.У.

Цель

Экономичность, скорость, временные решения

Абсолютная надежность, долговечность, работа в экстремальных условиях

Нагрузка

До 30 тн. на ось

Свыше 50 тн. на ось/колесо

Экономика

Низкая стоимость м², возможность повторного использования

Высокая первоначальная стоимость, окупается долгим сроком службы без ремонта и предотвращением простоев дорогостоящей техники.

Применение

Временные дороги, стройплощадки, коммерческое благоустройство

Ответственные объекты, где отказ покрытия недопустим и ведет к колоссальным убыткам или рискам для безопасности.


Ключевые эксплуатационные характеристики, определяющие такие области:

  1. Расчетная нагрузка: Более 100 тонн на ось/колесо (зависит от конкретных ТУ, но всегда существенно выше, чем у стандартных плит серии П).
  2. Марка бетона: Не ниже В40 (М400), часто В45-В50.
  3. Морозостойкость: F200-F300 — рассчитаны на десятки лет в условиях Крайнего Севера и резких перепадов температур.
  4. Армирование: Предварительно напряженное, усиленное, с применением арматуры высоких классов (Ат-V, Ат-VI).
  5. Трещиностойкость: Высший класс. Образование эксплуатационных трещин практически исключено, что критически важно для аэродромных покрытий.

Сфера применения ПАГ-14: От ВПП до промышленных баз

Изначально ПАГ-14 разрабатывались для строительства военных аэродромов, позволяя в кратчайшие сроки разворачивать взлетно-посадочные полосы. Сегодня сфера применения изделий от завода СМК-1 расширилась многократно.

Авиационная инфраструктура

  1. Временные и постоянные ВПП для малой и легкой авиации (авиационные ангары, вертолетные площадки, базы ДОСААФ).
  2. Перроны, места стоянки воздушных судов, рулежные дорожки.

Дорожное строительство

  1. Строительство автомобильных дорог с высокой интенсивностью движения (особенно на участках со слабыми грунтами).
  2. Временные объездные пути и подъездные дороги к строительным площадкам.
  3. Укрепление обочин и съездов.

Промышленность и логистика

  1. Основание под подкрановые пути для мостовых и башенных кранов грузоподъемностью до 100 тонн.
  2. Покрытие промышленных полов (территории заводов, цеха без тяжелого оборудования).
  3. Площадки для складирования тяжелых материалов (металлопрокат, контейнерные терминалы).
  4. Покрытия для портовых терминалов и причальных стенок.
Заключение

Аэродромная плита ПАГ-14 от завода ЖБИ СМК-1 — это продукт, вобравший в себя лучшие традиции военного строительства и современные технологии контроля качества. Это универсальное решение для тех, кто ценит время, деньги и надежность.

Укладывая ПАГ-14, вы получаете:

  1. Скорость: 1 кран + 3 человека укладывают до 300 м² покрытия в смену.
  2. Надежность: Гарантированная несущая способность для любой техники.
  3. Рентабельность: Возможность демонтажа и повторного использования плит (оборачиваемость средств).

Сделайте свой выбор в пользу проверенного партнера. Закажите расчет стоимости поставки аэродромных плит ПАГ-14 по Т.У. на заводе ЖБИ СМК-1 уже сегодня, и мы обеспечим ваш объект фундаментом, который выдержит любые испытания временем и нагрузками!
