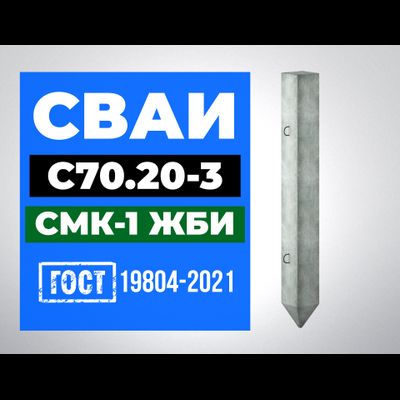

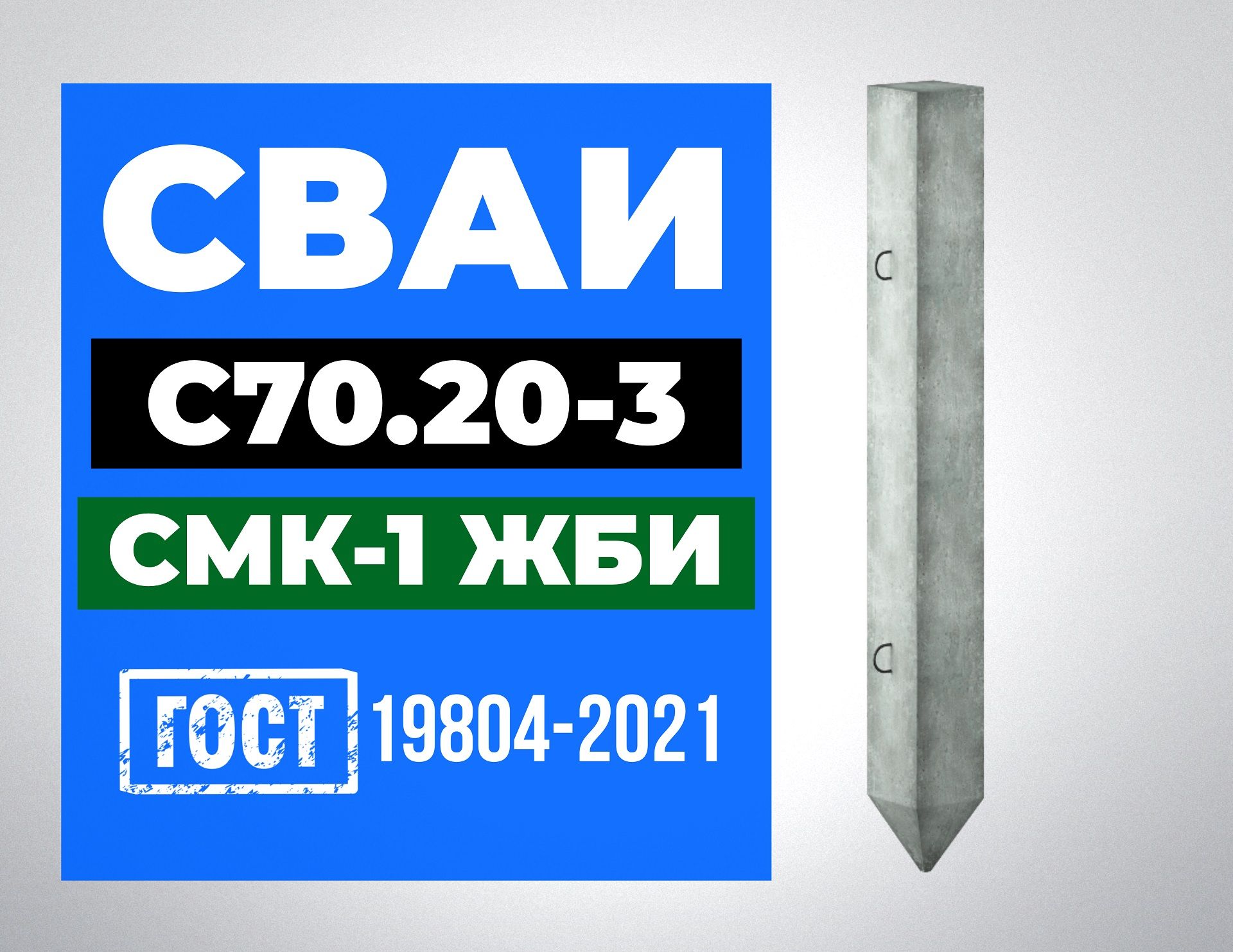

1. Маркировка (С70.20-3):
- С — Свая.
- 70 — Длина сваи в дециметрах (7000 мм или 7 метров).
- 20 — Условное обозначение поперечного сечения: 200х200 мм. Буква после цифры (в данном случае отсутствует) указывает на тип сечения (сплошное квадратное).
- 3 — Тип армирования (несущая способность и детали армирования). Цифра "3" обозначает сваю с ненапрягаемой продольной арматурой (стержни периодического профиля), сварными каркасами, предназначенную для восприятия нагрузок, действующих преимущественно вдоль оси сваи.
2. Основные параметры:
- Тип: Железобетонная свая забивная.
- Стандарт: ГОСТ 19804-2021 "Сваи железобетонные. Общие технические условия". Это гарантирует соответствие всем требованиям по материалам, прочности, геометрии и контролю качества.
- Поперечное сечение: Сплошное квадратное 200 х 200 мм.
- Длина: 7000 мм (7 метров).
- Расчетный вес: 650 кг (масса может незначительно варьироваться ±3% в зависимости от влажности бетона и используемых материалов).
3. Материалы и конструкция:
- Бетон: Тяжелый бетон класса по прочности на сжатие не ниже В22,5 (М300). Обладает высокой морозостойкостью (F150) и водонепроницаемостью (W4-W6), что обеспечивает долговечность в грунтовых условиях.
- Арматура:
- Продольная рабочая арматура: Стальные стержни периодического профиля класса А-III (А400) или Ат-III (Ат400). Количество и диаметр стержней определены типом "3".
- Поперечная арматура (хомуты): Проволока или стержни, образующие сварной каркас. Предотвращают растрескивание бетона и обеспечивают устойчивость арматурных стержней.
- Монтажные петли: Изготавливаются из стали класса А-I (А240) и служат для захвата, подъема и погружения сваи.
- Оголовок: Имеет усиленную конструкцию для восприятия ударных нагрузок от молота при забивке.
- Наконечник: Заостренный для облегчения погружения в грунт.
4. Назначение и применение:
- Основное назначение: Передача нагрузки от зданий и сооружений на более плотные и несущие слои грунта, залегающие на глубине.
- Применяется в фундаментах:
- Каркасных промышленных и гражданских зданий.
- Жилых домов (в т.ч. многоэтажных).
- Инженерных сооружений (опоры ЛЭП, эстакады, путепроводы).
- В условиях слабых, пучинистых, просадочных или водонасыщенных грунтов.
- В сейсмических районах.
- Тип грунта: Пригодна для погружения в различные грунты, за исключением скальных.
5. Технология изготовления и контроль:
- Изготовление осуществляется на специализированных заводах ЖБИ методом стендового формования с последующим пропариванием для набора отпускной прочности.
- Обязательный контроль прочности бетона, геометрических параметров, положения арматуры и защитного слоя бетона.
- Маркировка наносится на боковую поверхность.
6. Преимущества:
- Высокая несущая способность при относительно небольшом поперечном сечении.
- Промышленное качество: Стабильность характеристик благодаря заводскому производству.
- Долговечность: Сопоставима со сроком службы самого здания (не менее 50-100 лет).
- Скорость монтажа: Возможность быстрой установки с помощью сваебойной техники.
- Универсальность: Широкий диапазон применения в разных грунтовых условиях.
- Неподверженность гниению и коррозии (при соблюдении защитного слоя бетона).
7. Способ погружения:
- Забивка дизель-молотом, гидромолотом или вибропогружателем.
- Возможно лидирующее бурение (в плотных грунтах).

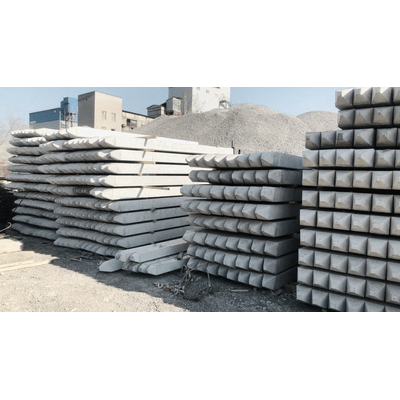

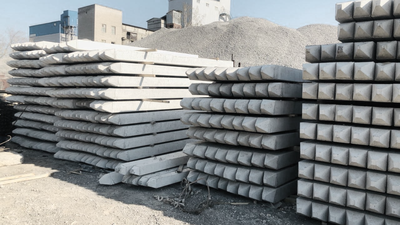

8. Транспортировка и хранение:
- Перевозятся автомобильным или железнодорожным транспортом в горизонтальном положении на прокладках.
- Складируются штабелями высотой не более 2 метров с обязательными прокладками между сваями.
9. Типовые проектные обозначения:
- В проектной документации может также указываться как С70.20-3-1 или с добавлением марки бетона, например, С70.20-3-1 Бетон В22,5 (М300) F150 W6.
Заключение:
Свая С70.20-3 – это современное, стандартизированное, надежное железобетонное изделие, предназначенное для устройства свайных фундаментов в широком спектре грунтовых и климатических условий. Ее параметры (длина 7 м, сечение 200х200 мм) делают ее одним из наиболее востребованных типоразмеров для малоэтажного и многоэтажного строительства.
