Сваи С60.20-3 ГОСТ 19804-2021

ЖБИ каталог
Железобетонные СВАИ ГОСТ 19804-2021

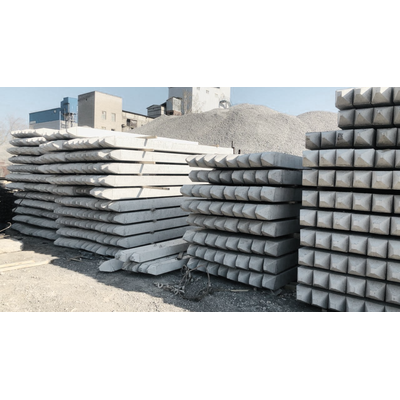

Сваи С60.20-3 ГОСТ 19804-2021
Сваи С60.20-3 ГОСТ 19804-2021
  • Сваи С60.20-3 ГОСТ 19804-2021
  • Сваи С60.20-3 ГОСТ 19804-2021
Артикул: 89
Сваи С60.20-3 ГОСТ 19804-2021
Длина
6000 мм.
Ширина
200 мм.
Высота
200 мм.
Вес
581 кг.
Сечение
200.2 мм.
Материал
Тяжёлый бетон В35 (М450)

Купить с доставкой по Москве и области / Завод ЖБИ СМК-1

Требуется ли доставка?
Выберите параметр
Требуется ли доставка?
6 000 ₽

Купить в 1 клик

Купить с доставкой по Москве и области / Завод ЖБИ СМК-1

  • Характеристики

    Длина
    6000 мм.
    Ширина
    200 мм.
    Высота
    200 мм.
    Вес
    581 кг.
    Сечение
    200.2 мм.
    Материал
    Тяжёлый бетон В35 (М450)

☰ Заказать СВАИ С60.20-3 ГОСТ 19804-2021

  • Заказать дорожные плиты в Telegram
    Telegram мессенджер ●

    Наш официальный канал в Телеграм @smk_chat мы принимаем запросы на материалы и услуги круглосуточно.

  • Заказать дорожные плиты в мессенджере MAX
    MAX мессенджер ●

    Официальный канал в мессенджере МАХ , мы так же принимаем заказы круглосуточно.

  • Телефон завода ЖБИ
    Позвонить по телефону ●

    Мы принимаем звонки в ежедневном режиме с 09-00 до 22-00 без праздников и выходных..

  • Заказать дорожные плиты в Whatsapp
    Whatsapp мессенджер ●

    Мессенджер Whatsapp +7(926)250-0507 прием заказов осуществляется так же круглосуточно.

☰ Подробное описание товара СВАЯ С60.20-3

Свая С60.20-3 — это железобетонная забивная свая сплошного квадратного сечения, изготовленная в полном соответствии с актуальным государственным стандартом ГОСТ 19804-2021. Это современная, надежная и проверенная конструкция для устройства глубоких фундаментов на слабых, пучинистых и обводненных грунтах.

Расшифровка маркировки С60.20-3:

  1. С — Свая сплошного квадратного сечения.
  2. 60 — Длина в дециметрах (60 дм = 6000 мм = 6 метров).
  3. 20 — Размер поперечного сечения в сантиметрах (20 см = 200 мм). Сечение: 200х200 мм.
  4. 3 — Тип конструктивного исполнения (армирования). Цифра «3» обозначает армирование ненапрягаемой продольной стержневой арматурой с поперечным спиральным армированием ствола — наиболее распространенный и универсальный вариант.

Технические параметры и характеристики

Параметр

Значение / Описание

Стандарт

ГОСТ 19804-2021

Тип

Забивная, призматическая, сплошного сечения

Габаритные размеры (ДхШхВ)

6000 х 200 х 200 мм

Площадь поперечного сечения

400 см²

Расчетная масса (вес)

~570 кг (зависит от влажности бетона)

Класс бетона по прочности

Не ниже В22,5 (М300)

Марка бетона по морозостойкости

Не ниже F150 (150 циклов замораживания/оттаивания)

Марка бетона по водонепроницаемости

Не ниже W4

Арматура продольная

Стальные стержни периодического профиля класса А400 (А-III) или А500С.

Арматура поперечная (хомуты)

Стальная проволока класса Вр-I.

Монтажные петли

Из стали класса А240 (А-I).

Расчетная несущая способность

До 40-50 тонн на сваю. Точное значение определяется проектом на основе геологических изысканий.


Сфера применения (Область использования)

Сваи С60.20-3 применяются в качестве опорных элементов свайных фундаментов в следующих типах строительства:

  1. Гражданское строительство: фундаменты для частных домов, коттеджей, гаражей, бань.
  2. Промышленное и коммерческое строительство: каркасные здания, ангары, склады, логистические центры, торговые павильоны.
  3. Инфраструктурные объекты: фундаменты под дорожные знаки, ограждения, шумозащитные экраны, опоры ЛЭП и контактных сетей.
  4. Сельскохозяйственное строительство: фермы, теплицы, элеваторы.
  5. Усиление и реконструкция существующих фундаментов.
  • СВАИ С60.20-3
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше
  • СВАИ С60.20-3
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

☰ Преимущества СВАЙ С60.20-3

  1. Высокая несущая способность: Позволяет передавать нагрузку от здания на глубокие плотные слои грунта.
  2. Прочность и долговечность: Срок службы фундамента на таких сваях превышает 100 лет.
  3. Всесезонность монтажа: Установку можно производить в любое время года, включая зимний период.
  4. Скорость возведения фундамента: Позволяет быстро подготовить основание под объект.
  5. Минимальная осадка: По сравнению с другими типами фундаментов.
  6. Унификация: Стандартные типоразмеры и качество, регламентированные ГОСТ.
  7. Стабильность на пучинистых грунтах: Нижний конец опирается ниже глубины промерзания.

Срок годности и условия хранения

  1. Срок годности железобетонных свай, при соблюдении условий хранения, практически не ограничен. Гарантийный срок службы конструкций из такого бетона — 50-100 лет и более.
  2. Условия хранения: Сваи должны храниться на ровной подготовленной площадке в горизонтальном положении на деревянных прокладках-подкладках, уложенных в местах расположения монтажных петель (чтобы избежать продавливания грунта и повреждения изделия). Штабель не должен превышать 2-3 рядов в высоту. Рекомендуется использовать сваи в течение 2-3 лет с момента изготовления для минимизации риска коррозии арматуры от атмосферных воздействий.

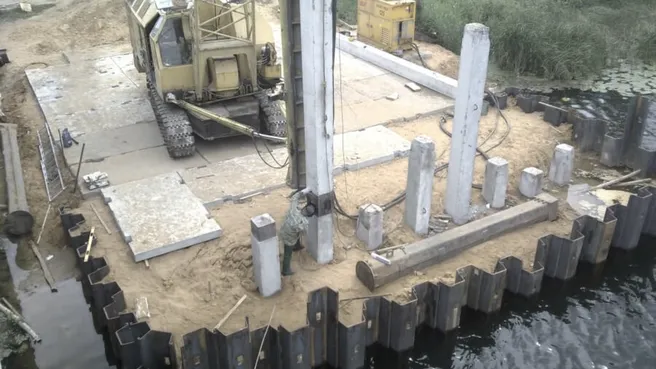

Технология монтажа (установки)

  1. Подготовка: Выполнение геологоразведки и разметка свайного поля согласно проекту.
  2. Доставка и складирование: Сваи доставляются на объект и размещаются в зоне работы крана или копра.

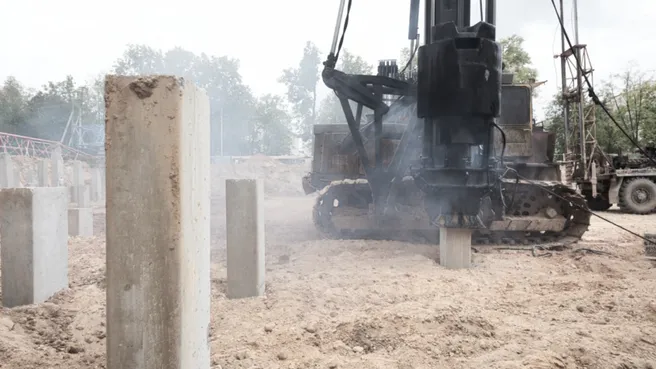

  3. Забивка: Производится с помощью дизель-молота или гидравлической копровой установки, смонтированной на базе экскаватора или крана.
  4. Контроль: Процесс забивки контролируется по отказомеру — величине погружения от одного удара. Достижение проектного отказа означает, что свая достигла необходимой несущей способности.
  5. Срубка оголовков: После забивки всех свай выступающие части срубаются до проектной отметки с помощью гидравлического молота или резца.
  6. Устройство ростверка: На оголенную арматуру устанавливается опалубка и заливается монолитный железобетонный ростверк, объединяющий сваи в единую конструкцию.

Технология монтажа (установки)

  1. Подготовка: Выполнение геологоразведки и разметка свайного поля согласно проекту.
  2. Доставка и складирование: Сваи доставляются на объект и размещаются в зоне работы крана или копра.
  3. Забивка: Производится с помощью дизель-молота или гидравлической копровой установки, смонтированной на базе экскаватора или крана.
  4. Контроль: Процесс забивки контролируется по отказомеру — величине погружения от одного удара. Достижение проектного отказа означает, что свая достигла необходимой несущей способности.
  5. Срубка оголовков: После забивки всех свай выступающие части срубаются до проектной отметки с помощью гидравлического молота или резца.
  6. Устройство ростверка: На оголенную арматуру устанавливается опалубка и заливается монолитный железобетонный ростверк, объединяющий сваи в единую конструкцию.

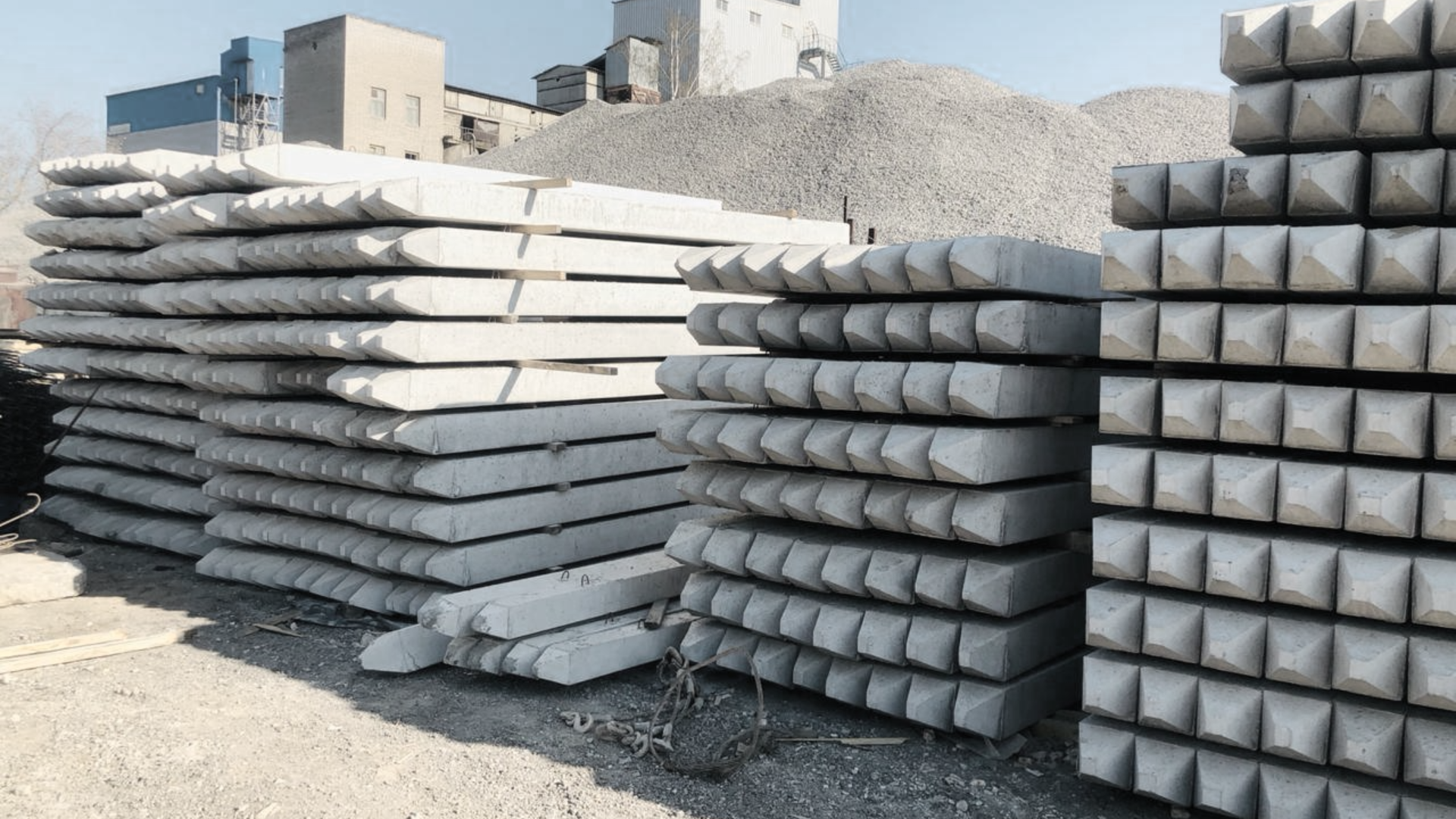

Производство

Сваи изготавливаются на специализированных заводах ЖБИ или бетонных площадках, имеющих соответствующую сертификацию. Процесс включает:

  1. Подготовка формы: Очистка и смазка металлической формы.
  2. Армирование: Укладка и фиксация предварительно собранного арматурного каркаса.
  3. Бетонирование: Укладка бетонной смеси заданного класса с обязательным виброуплотнением для устранения пустот.
  4. Термообработка: Пропаривание в камерах для набора отпускной прочности.
  5. Распалубка и складирование: Извлечение готового изделия из формы, маркировка и отправка на склад готовой продукции.
  6. Контроль качества: Каждая партия сопровождается паспортом изделия, в котором указываются все характеристики и результаты испытаний контрольных образцов бетона.
