Плита многопустотная ПК-19-10-12,5-ТА ГОСТ 9561-2016

ЖБИ каталог
Плиты перекрытия ПК ГОСТ 9561-2016

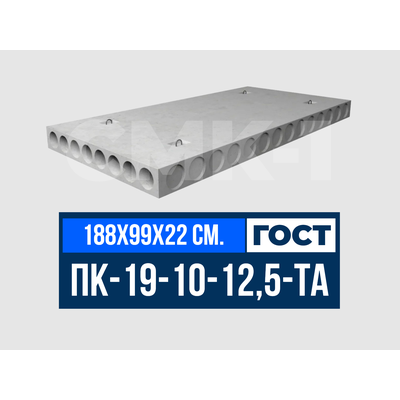

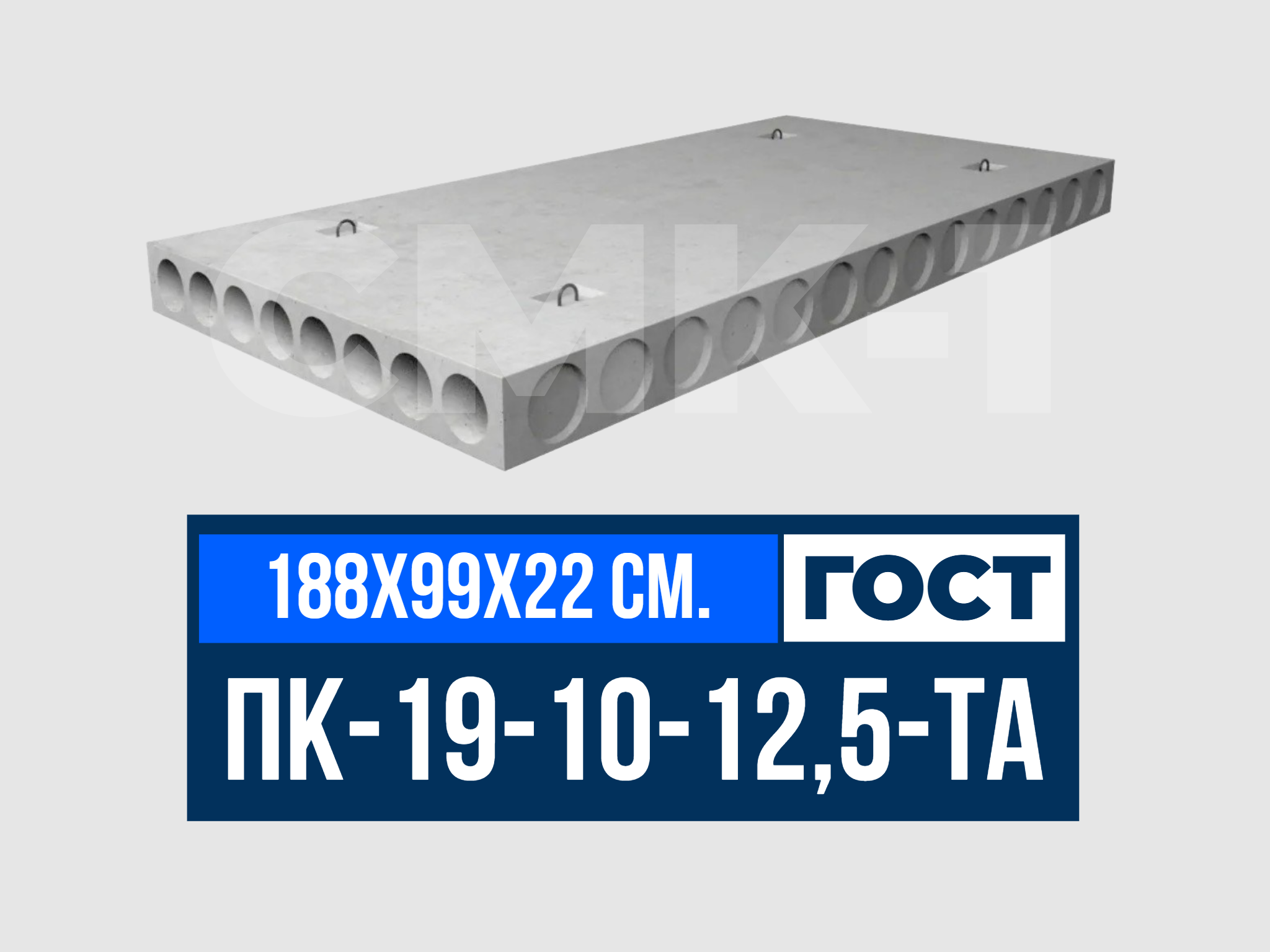

Многопустотная плита перекрытия ПК-19-10-12,5-та
Плита многопустотная ПК-19-10-12,5-ТА ГОСТ 9561-2016
  • Плита многопустотная ПК-19-10-12,5-ТА ГОСТ 9561-2016
  • ПК-19-10-12,5-та
Артикул: 50
Плита многопустотная ПК-19-10-12,5-ТА ГОСТ 9561-2016
Длина
188 см.
Ширина
99 см.
Высота
22 см.
Общий вес
585 кг.
ГОСТ
9561-91

Продукция соответствует ГОСТ 9561-2016

Варианты оплаты
Выберите параметр
Варианты оплаты
Требуется доставка?
Выберите параметр
Требуется доставка?
8 500 ₽
8 500 ₽

Купить в 1 клик

Продукция соответствует ГОСТ 9561-2016

  • Характеристики

    Длина
    188 см.
    Ширина
    99 см.
    Высота
    22 см.
    Общий вес
    585 кг.
    ГОСТ
    9561-91

Удалить товар

Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.

☰ Заказать плиту многопустотную ПК-19-10-12,5-та

  • Заказать дорожные плиты в Telegram
    Telegram мессенджер ●

    Наш официальный канал в Телеграм @smk_chat мы принимаем запросы на материалы и услуги круглосуточно.

  • Заказать дорожные плиты в мессенджере MAX
    MAX мессенджер ●

    Официальный канал в мессенджере МАХ , мы так же принимаем заказы круглосуточно.

  • Телефон завода ЖБИ
    Позвонить по телефону ●

    Мы принимаем звонки в ежедневном режиме с 09-00 до 22-00 без праздников и выходных..

  • Заказать дорожные плиты в Whatsapp
    Whatsapp мессенджер ●

    Мессенджер Whatsapp +7(926)250-0507 прием заказов осуществляется так же круглосуточно.

☰ Технико-коммерческое описание товара: Многопустотная плита перекрытия ПК-19-10-12,5-ТА

  1. Полное наименование: Плита перекрытия многопустотная тип ПК, марка ПК-19-10-12,5-та
  2. Завод-изготовитель: «Завод ЖБИ СМК-1»
  3. Стандарт: ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные»

Расшифровка маркировки плиты ПК-19-10-12,5-ТА

Элемент маркировки

Расшифровка

Числовое значение

ПК

Плита перекрытия круглопустотная

Тип изделия

19

Длина в дециметрах

19 дм = 1880 мм (номинальная 1900 мм)

10

Ширина в дециметрах

10 дм = 990 мм (номинальная 1000 мм)

12.5

Расчетная нагрузка в кПа

12,5 кПа = 1250 кгс/м²

Т

Тяжелый бетон

Плотность ≥ 2000 кг/м³

А

установили уплотняющие вкладыши у отверстий плиты.

Особая версия


Ключевая особенность: Данная плита относится к укороченному формату и предназначена для перекрытия небольших пролетов, устройства проемов, монтажа в сложных планировочных решениях.

Материальные характеристики

Бетон:

  1. Класс по прочности: В22.5 (М300) — *по ТУ СМК-1* (требования ГОСТ: В20)
  2. Марка по морозостойкости: F150
  3. Марка по водонепроницаемости: W4
  4. Подвижность смеси: П3-П4 (с пластификаторами)
  5. Возраст бетона при отпуске: 28 суток (прочность 100%)

Арматура:

  1. Напрягаемая: 2 стержня Ø5 мм класса Ат800 (предварительное напряжение)
  2. Конструктивная: сетка 150×150 мм из проволоки Вр-I Ø4 мм
  3. Монтажные петли: 2 шт из стали А-I Ø10 мм

Устройство плиты ПК-19-10-12,5-ТА

Конструкция включает:

  1. Верхняя полка: толщина 30 мм
  2. Нижняя полка: толщина 30 мм
  3. Вертикальные стенки: толщина 30 мм между пустотами
  4. 2 круглые пустоты Ø159 мм
  5. Боковые грани: пазогребневое соединение (глубина 20 мм)
  6. Торцы: глухие (пустоты заделаны на 80 мм)

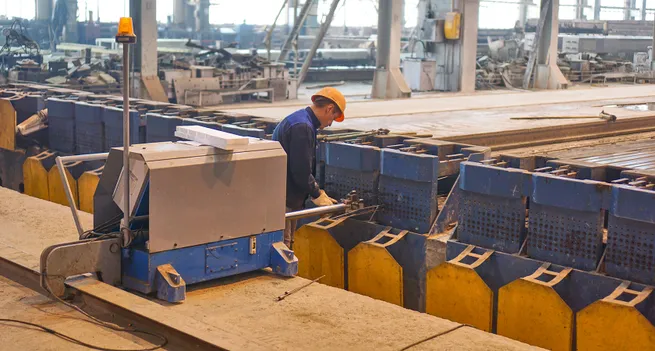

  • Производство ПК-19-10-12,5-та
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше
  • Производство ПК-19-10-12,5-та
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

☰ Несущая способность плиты перекрытия ПК-19-10-12,5-та

Тип нагрузки

Значение

Примечание

Расчетная равномерно-распределенная

12,5 кПа (1250 кгс/м²)

Основной параметр

Собственный вес

3,15 кПа (315 кгс/м²)

Учтено в расчетах

Полная нагрузка

15,65 кПа (1565 кгс/м²)

С учетом собственного веса

Предельная нагрузка

18,75 кПа (1875 кгс/м²)

С запасом 1,5

Сосредоточенная нагрузка

1,5 кН (150 кг)

В центре пролета


Расчетные прогибы и деформации

  1. Прогиб при полной нагрузке: 3,2 мм (L/588)
  2. Допустимый прогиб по ГОСТ: 9,4 мм (L/200)
  3. Запас по жесткости: 2,94 раза
  4. Ширина раскрытия трещин: не допускается

Расчет для типовых условий

При пролете 1,88 м:

Изгибающий момент: M = qL²/8 = 12,5×1,88²/8 = 5,52 кН·м

Требуемый момент сопротивления: Wтр = M/R = 5,52/14,5 = 0,381 м³

Фактический момент сопротивления: Wф = 0,452 м³

Коэффициент использования: 0,84


Заключение: Плита перекрытия ПК-19-10-12,5-та от завода СМК-1 представляет собой оптимальное решение для устройства небольших пролетов в гражданском и промышленном строительстве. Сочетание высокого качества изготовления, усиленной конструкции и доступной цены делает эту плиту востребованной как у крупных строительных компаний, так и у частных застройщиков.
