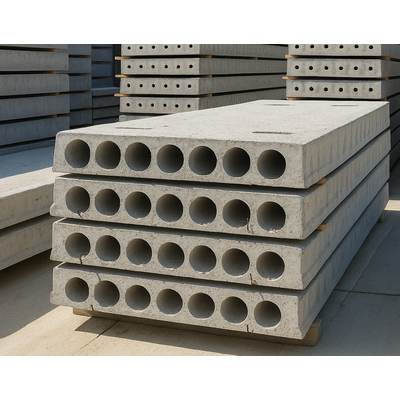

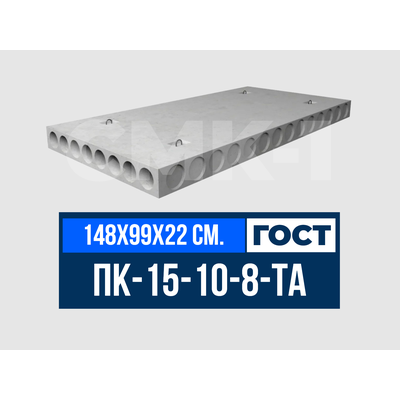

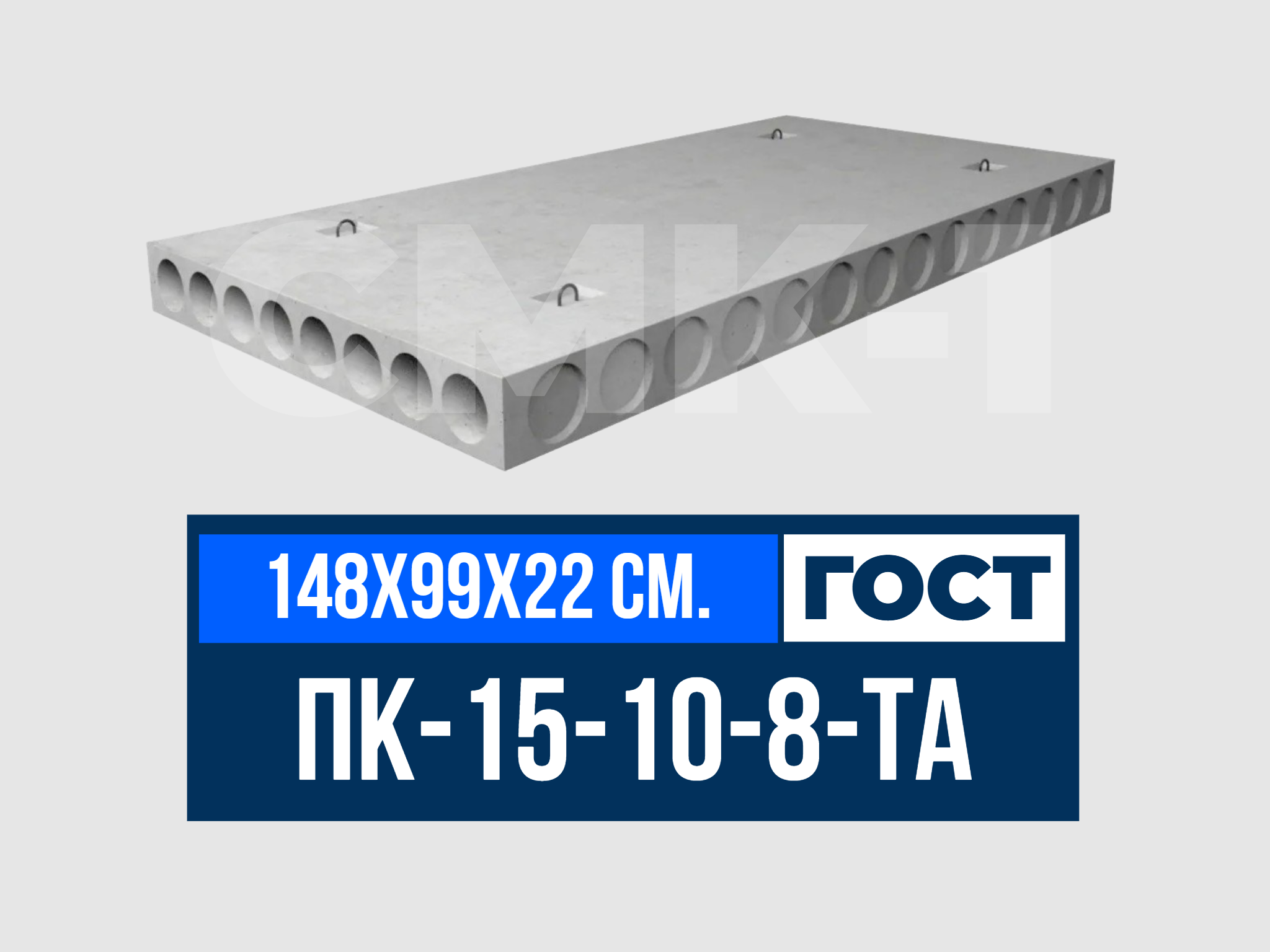

Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016

ЖБИ каталог
Плиты перекрытия ПК ГОСТ 9561-2016

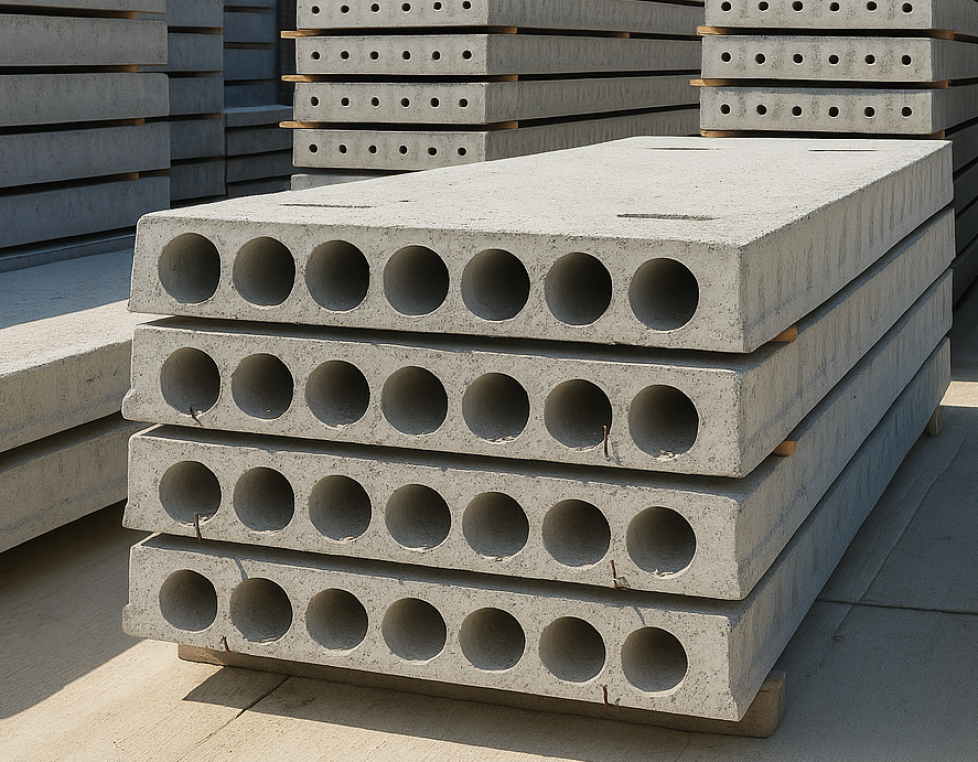

Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
  • Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
  • Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
Артикул: 52
Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
Длина
148 см.
Ширина
99 см.
Высота
22 см.
Общий вес
490 кг.
ГОСТ
9561-91

Продукция соответствует ГОСТ 9561-2016

Варианты оплаты
Выберите параметр
Варианты оплаты
8 500 ₽
8 500 ₽

Купить в 1 клик

Продукция соответствует ГОСТ 9561-2016

  • Характеристики

    Длина
    148 см.
    Ширина
    99 см.
    Высота
    22 см.
    Общий вес
    490 кг.
    ГОСТ
    9561-91

Удалить товар

Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.

☰ Заказать плиту многопустотную ПК-15-10-8-ТА ГОСТ 9561-2016

  • Купить блокиф ФБС в Телеграм
    Telegram мессенджер ●

    Наш официальный канал в Телеграм @smk_chat мы принимаем запросы на материалы и услуги круглосуточно.

  • MAX мессенджер ●
    MAX мессенджер ●

    Официальный канал в мессенджере МАХ , мы так же принимаем заказы круглосуточно.

  • Позвонить по телефону ●
    Позвонить по телефону ●

    Звонки мы принимаем ежедневно с 09-00 до 22-00 без праздников и выходных.

  • Whatsapp мессенджер ●
    Whatsapp мессенджер ●

    Мессенджер Whatsapp +7(926)250-0507 прием заказов осуществляется так же круглосуточно.

☰ Расшифровка маркировки и техническая интерпретация

Полная расшифровка обозначения ПК-15-10-8-ТА

  1. ПК — Плита перекрытия Круглопустотная, что указывает на конструктивную особенность изделия с цилиндрическими пустотами, обеспечивающими оптимальное соотношение прочности и веса.
  2. 15 — Первая цифровая группа обозначает номинальную длину плиты в дециметрах. В данном случае 15 дм = 1500 мм. Фактическая длина изделия составляет 1480 мм (с учетом допустимых отклонений и конструктивных особенностей).
  3. 10 — Вторая цифровая группа указывает на номинальную ширину в дециметрах — 10 дм = 1000 мм. Рабочая ширина плиты равна 990 мм, что является стандартным значением для данного типоразмера.
  4. 8 — Третья цифровая группа определяет расчетную равномерно распределенную нагрузку в килопаскалях (кПа). Значение 8 кПа соответствует 800 кгс/м², что указывает на принадлежность плиты к категории со средней несущей способностью.
  5. Т — Литера «Т» означает, что плита изготовлена из тяжелого бетона с плотностью не менее 2000 кг/м³. Это наиболее распространенный тип бетона для несущих конструкций, обеспечивающий высокую прочность и долговечность.
  6. А — Литера «А» указывает на наличие дополнительного армирования по сравнению со стандартными исполнениями. Это означает, что плита имеет усиленную конструкцию с дополнительными арматурными элементами, повышающими ее несущую способность и трещиностойкость.

Конструктивное назначение и сфера применения

Многопустотная плита перекрытия ПК-15-10-8-ТА представляет собой укороченный типоразмер, предназначенный для решения специфических задач в строительстве. Ее основное назначение — перекрытие малых пролетов, устройство технологических проемов, создание небольших площадок и оснований.

Ключевые особенности конструкции:

  1. Наличие круглых пустот диаметром 159 мм, обеспечивающих снижение массы при сохранении прочности
  2. Предварительно напряженная арматура в нижней зоне для повышения трещиностойкости
  3. Усиленное армирование (благодаря индексу «А») в верхней зоне и торцах
  4. Пазовая система на боковых гранях для надежного соединения с монолитными участками
  • Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше
  • Плита многопустотная ПК-15-10-8-ТА ГОСТ 9561-2016
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

☰ Несущая способность и расчетные параметры

Нагрузочные характеристики:

  1. Расчетная равномерно распределенная нагрузка: 8 кПа (800 кгс/м²)
  2. Собственный вес плиты: 3,07-3,28 кПа (307-328 кгс/м²)
  3. Полная расчетная нагрузка: 11,07-11,28 кПа (с учетом собственного веса)
  4. Предельная нагрузка: 12 кПа (с коэффициентом запаса 1,5)
  5. Сосредоточенная нагрузка: 1,2 кН (120 кг) в центре пролета

Деформационные характеристики:

  1. Расчетный прогиб при полной нагрузке: 3,0 мм
  2. Допустимый прогиб по нормам: 7,4 мм (L/200)
  3. Запас по жесткости: 2,47 раза
  4. Ширина раскрытия трещин: не допускается при расчетных нагрузках

Расчетные параметры для проектирования:

  1. Модуль упругости бетона: 30 000 МПа
  2. Расчетное сопротивление бетона сжатию: 14,5 МПа (для В25)
  3. Расчетное сопротивление арматуры растяжению: 680 МПа (для Ат800)
  4. Коэффициент надежности по нагрузке: 1,2
  5. Коэффициент надежности по материалу: 1,3

ЗАКЛЮЧЕНИЕ: Многопустотная плита перекрытия ПК-15-10-8-ТА представляет собой высокотехнологичное изделие, сочетающее в себе оптимальные прочностные характеристики, минимальный вес и высокую технологичность монтажа. Производство на заводе СМК-1 с использованием современных технологий и строгим многоуровневым контролем качества гарантирует стабильность характеристик и долговечность изделий.
