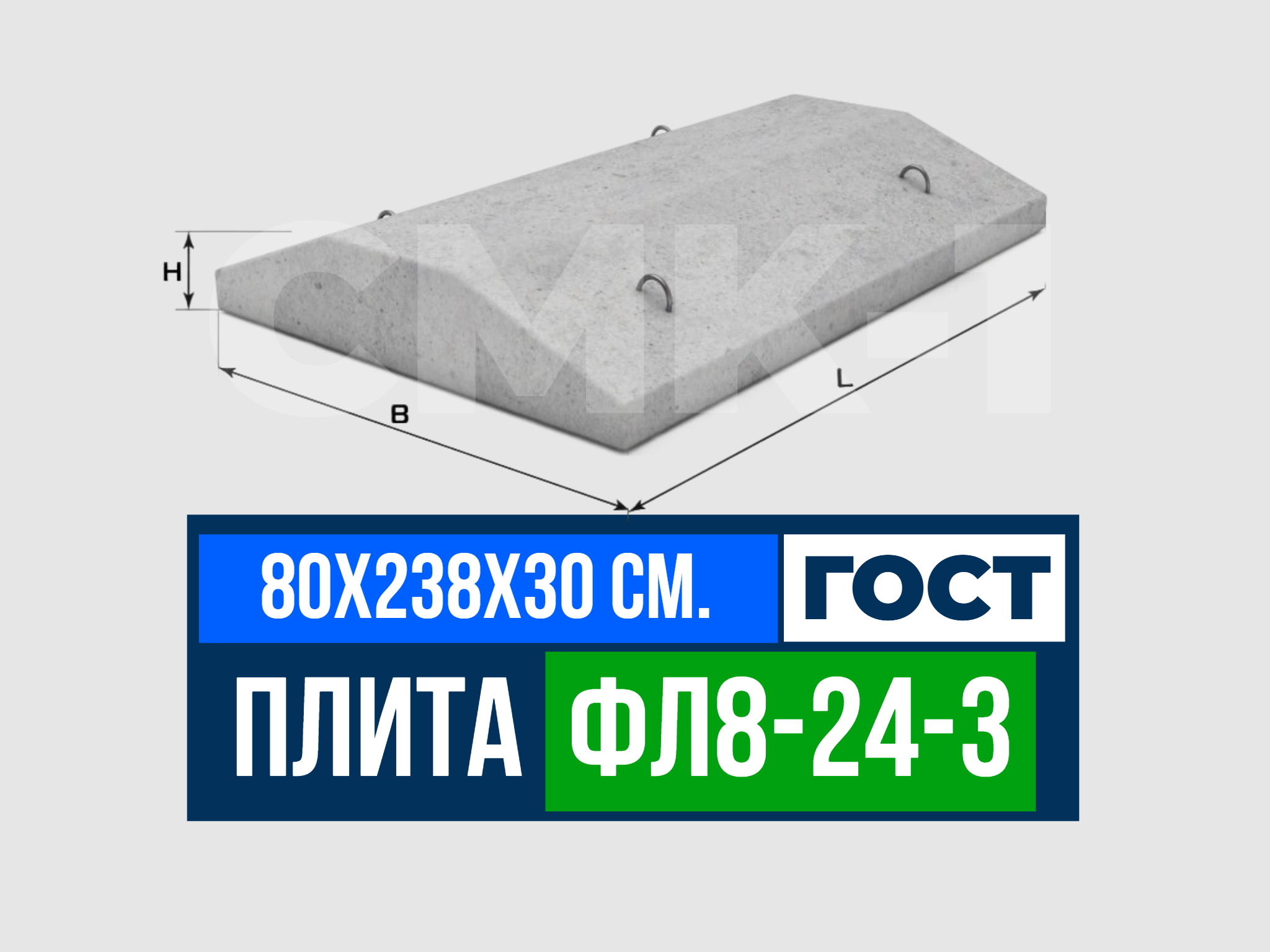

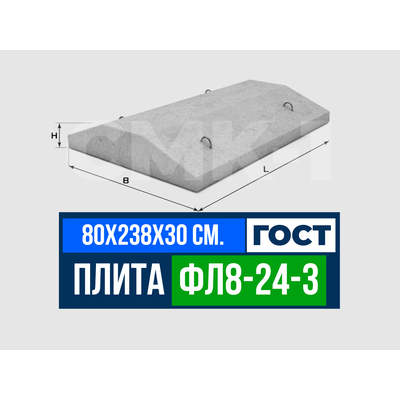

Фундаментная плита ФЛ 8-24-3 — это узкая, но протяженная железобетонная конструкция трапециевидного сечения, представляющая собой оптимальное решение для устройства сборных ленточных фундаментов под стены подвалов, цокольные этажи и другие протяженные подземные конструкции. Ее уникальное сочетание значительной длины (2380 мм) при минимальной ширине (780 мм) делает ее экономически эффективным выбором для проектов, где требуется минимизировать расход материалов без потери несущей способности.
Расшифровка маркировки ФЛ 8-24-3
ФЛ — Фундаментная Лента (плита ленточного фундамента)
8 — Ширина плиты в дециметрах = 780 мм (номинально 800 мм)
24 — Длина плиты в дециметрах = 2380 мм (номинально 2400 мм)
3 — Индекс несущей способности = 30 кПа (≈ 3 тонны на квадратный метр)
Почему это важно? Маркировка по ГОСТ — это гарантия, что плита имеет строго регламентированные размеры, вес и прочностные характеристики, что исключает риски при проектировании и строительстве.
Технические характеристики
Параметр | Значение | Комментарий |
Габаритные размеры (Д×Ш×В) | 2380 × 800 × 300 мм | Уникальное соотношение: длина в 3 раза превышает ширину |
Масса плиты | 1,35 — 1,40 т | Относительно легкая для своих размеров, что снижает затраты на логистику и монтаж |
Расчетная нагрузка | 30 кПа | Оптимальна для стен 2-3 этажных зданий из кирпича, блоков, монолита |
Класс бетона по прочности | В22.5 (М300) | Обеспечивает долговечность и стойкость к трещинообразованию |
Марка по морозостойкости | F150 | Предназначена для эксплуатации в умеренном и холодном климате |
Марка по водонепроницаемости | W4 | Достаточная защита от капиллярной влаги при наличии гидроизоляции |
Армирование | Каркас из стали А-III | Пространственный каркас обеспечивает прочность на изгиб и сдвиг |
Монтажные петли | 4 шт., ø12 мм | Для безопасного захвата и установки |
Область применения
- Стены подвалов и техподполий: Идеальна из-за своей длины, которая минимизирует количество вертикальных швов.
- Цокольные этажи коттеджей и таунхаусов: Оптимальное сочетание несущей способности (30 кПа) и экономии материала (узкая ширина).
- Фундаменты под кирпичные и блочные перегородки в монолитно-каркасных домах.
2. Промышленное и коммерческое строительство:
- Фундаменты под ненесущие ограждающие конструкции складов и ангаров.
- Устройство подпорных стенок малой высоты на линейных участках.
Экономический эффект: Использование ФЛ 8-24-3 вместо более широких плит (например, ФЛ 12-24-3) позволяет сократить объем вынимаемого грунта и расход бетонной подготовки на 20-25%.
