Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85

ЖБИ каталог
Фундаментные плиты ФЛ по ГОСТ 13580-2021
Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
  • Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
  • Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
  • Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
Артикул: 80
Фундаментная плита ФЛ 8-12-4 ГОСТ 13580-85
Длина
1180 мм.
Ширина
800 мм.
Высота
300 мм.
Общий вес
680 кг.
Стандарт
13580-85

Купить с доставкой по Москве и области / Завод ЖБИ СМК-1

Варианты оплаты
Выберите параметр
Варианты оплаты
Требуется доставка?
Выберите параметр
Требуется доставка?
3 500 ₽

Купить в 1 клик

Купить с доставкой по Москве и области / Завод ЖБИ СМК-1

  • Характеристики

    Длина
    1180 мм.
    Ширина
    800 мм.
    Высота
    300 мм.
    Общий вес
    680 кг.
    Стандарт
    13580-85

☰ Заказать фундаментную плиту ФЛ 8-12-4 ГОСТ 13580-85

  • Заказать дорожные плиты в Telegram
    Telegram мессенджер ●

    Наш официальный канал в Телеграм @smk_chat мы принимаем запросы на материалы и услуги круглосуточно.

  • Заказать дорожные плиты в мессенджере MAX
    MAX мессенджер ●

    Официальный канал в мессенджере МАХ , мы так же принимаем заказы круглосуточно.

  • Телефон завода ЖБИ
    Позвонить по телефону ●

    Мы принимаем звонки в ежедневном режиме с 09-00 до 22-00 без праздников и выходных..

  • Заказать дорожные плиты в Whatsapp
    Whatsapp мессенджер ●

    Мессенджер Whatsapp +7(926)250-0507 прием заказов осуществляется так же круглосуточно.

☰ Техническое описание фундаментной плиты ФЛ 8-12-4 ГОСТ 13580-85

Общая характеристика и назначение Фундаментная плита ФЛ 8-12-4 представляет собой короткую, узкую, но высокопрочную железобетонную конструкцию трапециевидного сечения, предназначенную для устройства отдельных опорных участков сборных ленточных фундаментов, воспринимающих значительные сосредоточенные нагрузки. Плита относится к изделиям специального назначения, сочетая минимальные габариты по ширине (780 мм) и длине (1180 мм) с максимальной в своем типоразмерном ряду несущей способностью (40 кПа). Она используется в качестве усиленных элементов фундамента под отдельные опоры, колонны, пилоны и оборудование.

Расшифровка маркировки

Маркировка ФЛ 8-12-4 является кодовым обозначением основных параметров плиты согласно ГОСТ 13580-85. Литера «ФЛ» обозначает тип изделия — Фундаментная Лента. Первая цифра «8» указывает на ширину плиты в дециметрах, что соответствует фактической ширине 780 мм (номинально 800 мм). Цифра «12» обозначает длину в дециметрах — 1180 мм (номинально 1200 мм). Последняя цифра «4» является ключевым показателем несущей способности и означает, что плита рассчитана на передачу на основание давления 40 кПа, что эквивалентно 4 тоннам на квадратный метр. Это максимальный индекс нагрузки для плит данного стандарта.

Основные технические параметры

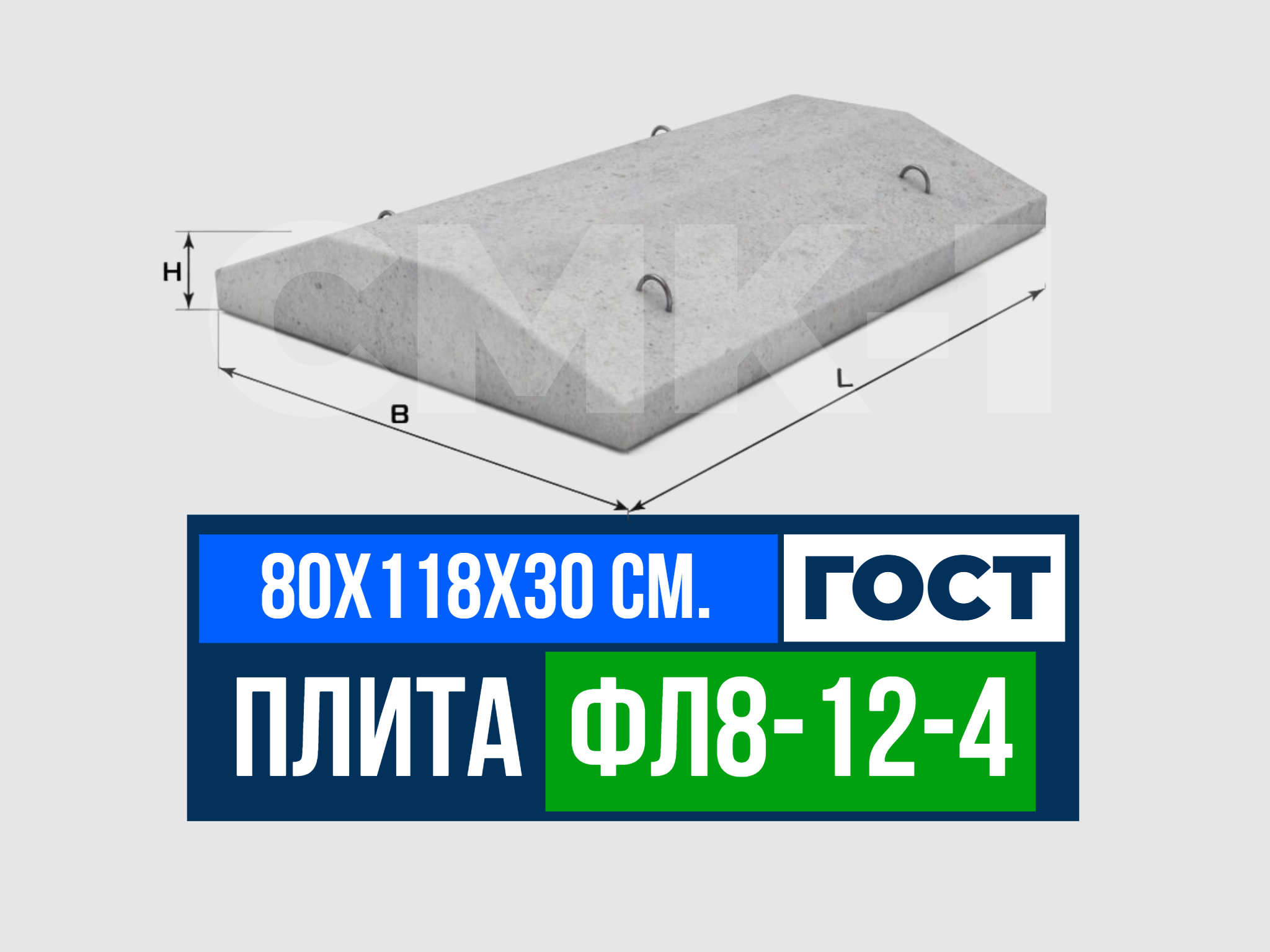

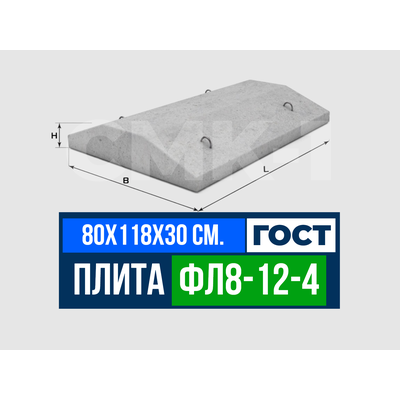

  1. Габаритные размеры (Д×Ш×В): 1180 × 800 × 300 мм.
  2. Номинальные размеры для проектирования: 1200 × 800 × 300 мм.
  3. Масса изделия: 0,68 – 0,71 тонны (зависит от влажности бетона).
  4. Объем бетона: приблизительно 0,27 м³.
  5. Расчетная нагрузка (полезная): 40 кПа (4000 кгс/м²).
  6. Класс бетона по прочности на сжатие: В22.5 (М300). Применяется бетон повышенной прочности, что является обязательным условием для восприятия заявленной нагрузки.
  7. Марка бетона по морозостойкости: F150. Обеспечивает долговечность в условиях знакопеременных температур и многократного замораживания-оттаивания.
  8. Марка бетона по водонепроницаемости: W4. Повышенная стойкость к проникновению влаги, необходимая для ответственных заглубленных конструкций.
  9. Армирование: Усиленный пространственный каркас из напрягаемой или стержневой арматуры класса А-III (А400) и выше. Конструкция армирования рассчитана на сопротивление значительным изгибающим моментам и продавливанию.
  10. Монтажные элементы: 4 стальные петли для строповки.

Область применения

  1. Плита ФЛ 8-12-4 является специализированным изделием и применяется в следующих случаях:
  2. Устройство отдельных фундаментов-тумб под колонны каркасных зданий (промышленные цеха, склады, ангары).
  3. Фундаменты под тяжелое стационарное оборудование (станки, прессы, генераторные установки, насосные агрегаты).
  4. Усиленные участки под пилястры и локальные утолщения стен в кирпичных и монолитных зданиях.
  5. Опорные элементы в стесненных условиях строительства, где требуется высокая несущая способность при минимально возможных габаритах.

☰ Сравнение с аналогами и преимущества

Главным преимуществом плиты ФЛ 8-12-4 является ее исключительно высокое соотношение «несущая способность / площадь опирания». При ширине всего 780 мм она выдерживает ту же нагрузку (40 кПа), что и более массивные плиты шириной 1000 или 1200 мм (например, ФЛ 10-12-4 или ФЛ 12-12-4). Это позволяет:

  1. Существенно экономить бетон и материалы на устройство фундаментной подготовки и обратной засыпки.
  2. Снизить объем земляных работ, так как требуется отрывка узких, а не широких траншей или котлованов.
  3. Точно локализовать и передать нагрузку от колонны или оборудования на грунт без перерасхода материалов на неэффективные площади.
  4. Оптимизировать проектную схему, используя узкие усиленные плиты под колонны и стандартные — под стены.

Условия монтажа, транспортировки и хранения

  1. Монтаж: Плиты укладываются на спланированное и уплотненное минеральное основание (песчано-гравийную подготовку). Обязателен контроль горизонтальности. Глубина заложения определяется проектом в зависимости от нагрузок и свойств грунта.
  2. Транспортировка: Перевозка осуществляется автомобильным транспортом в горизонтальном положении с надежным креплением. Благодаря сравнительно небольшому весу (около 0.7 т) возможна перевозка до 40 плит за один рейс.

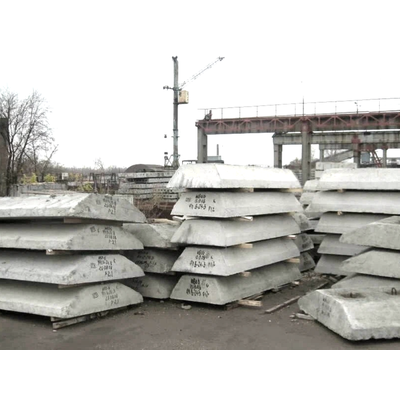

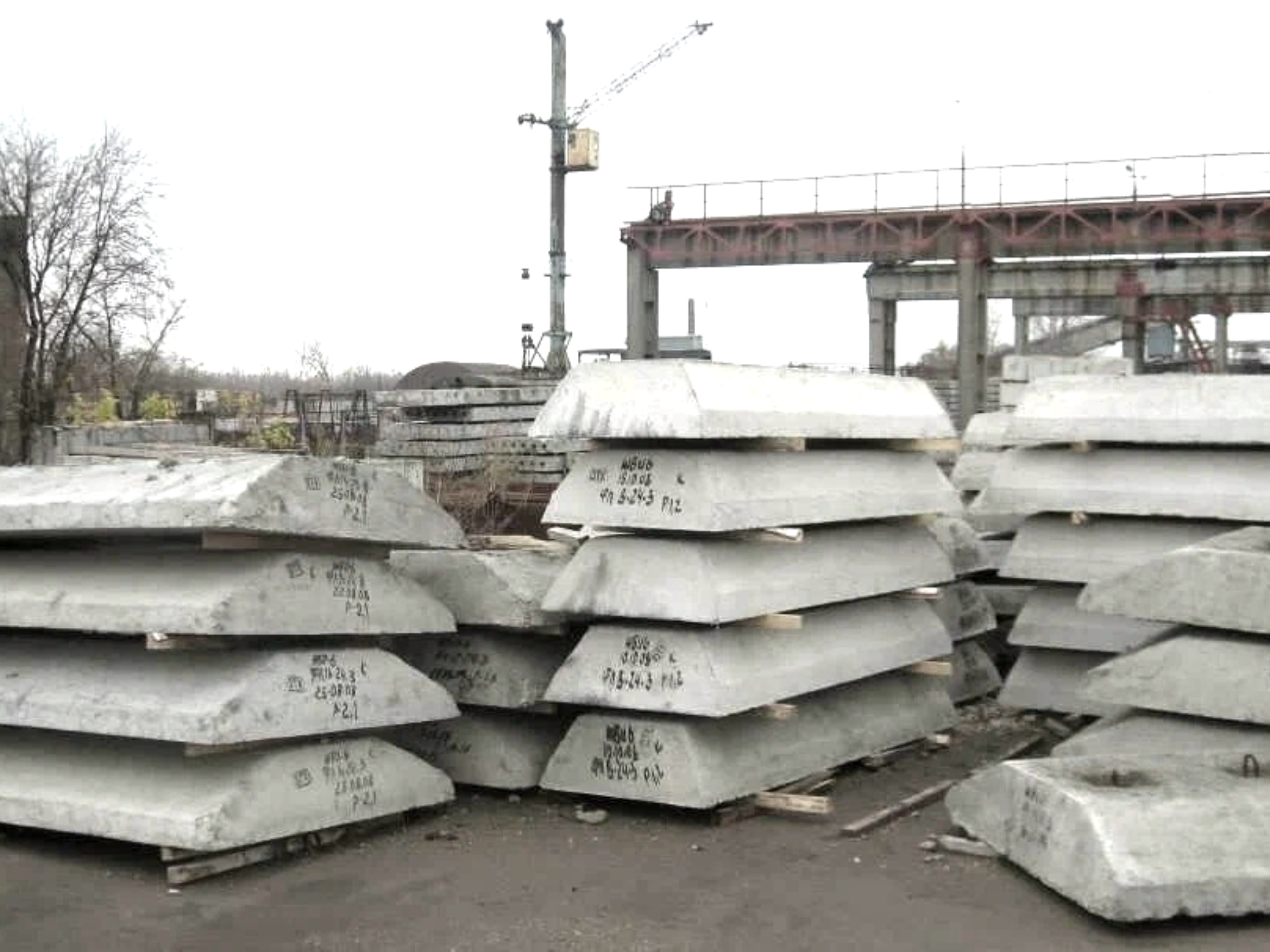

  3. Хранение: Плиты должны складироваться на ровной площадке в штабелях высотой не более 2 метров. Между рядами укладываются деревянные прокладки.

Гарантийные обязательства и срок службы
Изделие гарантированно соответствует требованиям ГОСТ 13580-85 при условии соблюдения правил транспортировки, хранения и монтажа. Расчетный срок службы плиты в составе правильно спроектированного и возведенного фундамента при обеспечении гидроизоляции составляет не менее 50 лет. Гарантийный срок, устанавливаемый производителем, обычно составляет от 12 до 24 месяцев с момента отгрузки.
