1. Общие сведения и назначение
Фундаментная плита ФЛ 8-12-3 представляет собой короткий, узкий железобетонный элемент трапециевидного сечения, предназначенный для устройства сборных ленточных фундаментов под отдельные опоры, колонны и участки стен с умеренной нагрузкой. Изготовленная в соответствии с ГОСТ 13580-85, плита сочетает компактные габариты с достаточной несущей способностью, что делает её экономичным решением для точечных и линейных нагрузок в гражданском и промышленном строительстве.
2. Расшифровка маркировки
Маркировка ФЛ 8-12-3 кодирует основные параметры плиты:
- ФЛ – фундаментная лента.
- 8 – ширина плиты в дециметрах (фактически 780 мм, номинально 800 мм).
- 12 – длина плиты в дециметрах (фактически 1180 мм, номинально 1200 мм).
- 3 – индекс расчётной нагрузки, соответствующей 30 кПа (≈3 тс/м²).
3. Технические характеристики
Таблица 1: Основные параметры плиты
Параметр | Значение | Нормативный документ |

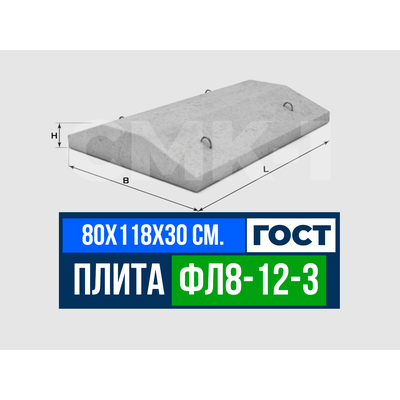

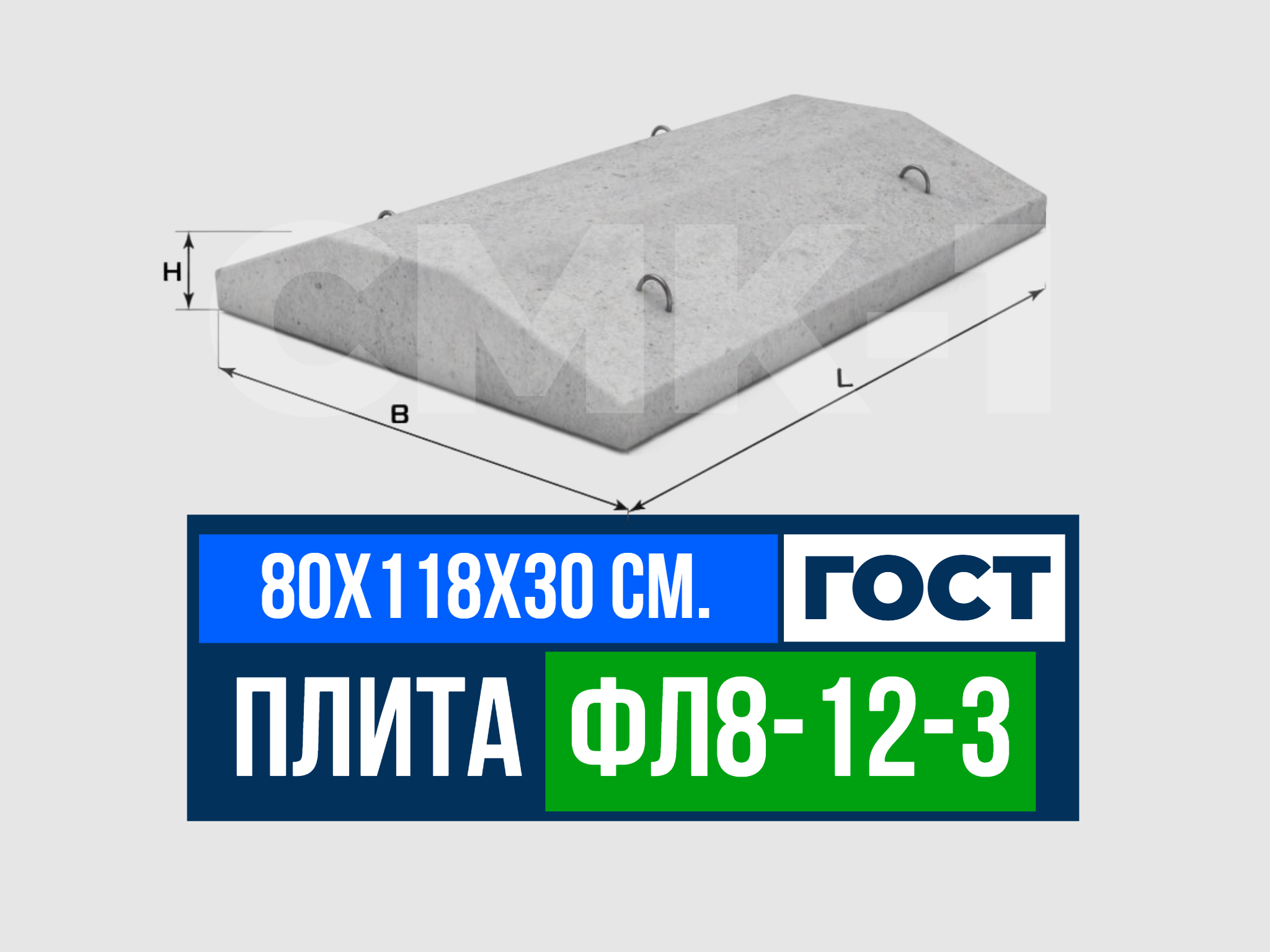

Габаритные размеры (Д×Ш×В) | 1180×800×300 мм | ГОСТ 13580-85 |
Масса плиты | 0,65–0,72 т | Зависит от влажности бетона |
Объём бетона | 0,27 м³ | Расчётное значение |
Расчётная нагрузка | 30 кПа (3 тс/м²) | ГОСТ 13580-85 |
Класс бетона по прочности | В22,5 (М300) | ГОСТ 26633 |
Марка по морозостойкости | F150 | ГОСТ 26633 |
Марка по водонепроницаемости | W4 | ГОСТ 26633 |
Класс арматуры | А-III (А400) | ГОСТ 5781 |
Диаметр монтажных петель | 10 мм (4 шт.) | Для строповки |
4. Конструктивные особенности
- Плита имеет классическую трапециевидную форму с высотой 300 мм, что обеспечивает оптимальное распределение нагрузки на грунт. Конструкция усилена пространственным арматурным каркасом из стали класса А-III, включающим:
- Продольные рабочие стержни диаметром 10–12 мм.
- Поперечные хомуты для сопротивления сдвигу.
- Четыре монтажные петли из стали класса А-I, расположенные симметрично.
- Защитный слой бетона над арматурой составляет не менее 30 мм, что гарантирует долговечность и защиту от коррозии.
5. Область применения
- Гражданское строительство: фундаменты под кирпичные простенки, колонны в подвалах, опоры лоджий и эркеров.
- Промышленное строительство: лёгкие каркасные конструкции, основания под оборудование средней тяжести.
- Инфраструктура: опоры ограждений, подпорные стенки малой высоты.
Итог: Фундаментная плита ФЛ 8-12-3 — это сбалансированное решение для устройства локальных опорных элементов фундаментов. Её ключевое преимущество — оптимальное соотношение «прочность-габариты-стоимость», что делает плиту востребованной в проектах, где требуется экономия материалов без компромиссов в надёжности.
