Фундаментная плита ФЛ 10-12-3 — это универсальное железобетонное изделие трапециевидного сечения, которое представляет собой базовый элемент для устройства сборных ленточных фундаментов в современном строительстве. Произведенная на высокотехнологичном оборудовании завода ЖБИ СМК-1 в Москве с безусловным соблюдением требований ГОСТ 13580-85, данная плита гарантирует оптимальное сочетание несущей способности, долговечности и экономической эффективности. Она является наиболее востребованным типоразмером в линейке плит шириной 1180 мм, что подтверждается ее массовым применением в объектах гражданского и коммерческого строительства по всей Центральной России.
Конструктивные особенности и технические преимущества
1. Оптимальная геометрия для эффективного распределения нагрузок
Плита имеет классическую трапециевидную форму, специально рассчитанную для работы в грунте:
- Широкая нижняя подошва (980 мм) обеспечивает максимальную площадь опирания, значительно снижая удельное давление на основание и минимизируя риск неравномерных осадок.
- Суженная верхняя часть предназначена для удобного сопряжения с вышележащими конструкциями (стенами из блоков, кирпича или монолитного бетона).
- Наклонные боковые грани снижают негативное воздействие сил морозного пучения грунта на боковую поверхность плиты.
2. Усиленное армирование, гарантирующее проектную прочность
Каркас плиты изготавливается из горячекатаной арматурной стали класса А-III (А400):
- Верхняя и нижняя рабочая арматура воспринимают растягивающие усилия от изгибающих моментов.
- Поперечные хомуты и распределительные стержни обеспечивают сопротивление сдвигу и фиксируют положение рабочих стержней.
- 4 монтажные петли из стали класса А-I (А240) расположены с точным расчетом точек строповки для безопасного подъема и монтажа.
3. Высококачественный бетон с контролируемыми характеристиками
Для изготовления используется тяжелый бетон, соответствующий строгим нормам:
- Класс по прочности на сжатие: В22,5 (М300). Гарантированная кубиковая прочность, обеспечивающая восприятие проектных нагрузок.
- Марка по морозостойкости: F150. Плита предназначена для эксплуатации в условиях умеренного климата с большим количеством циклов замораживания-оттаивания.
- Марка по водонепроницаемости: W4. Достаточная стойкость к капиллярному подсосу и воздействию неагрессивных грунтовых вод.
- Точность геометрических размеров ±5 мм обеспечивает простоту и скорость монтажа, минимизируя необходимость подгонки на объекте.
Расшифровка маркировки и детальные технические параметры

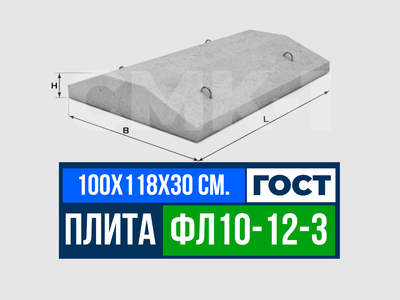

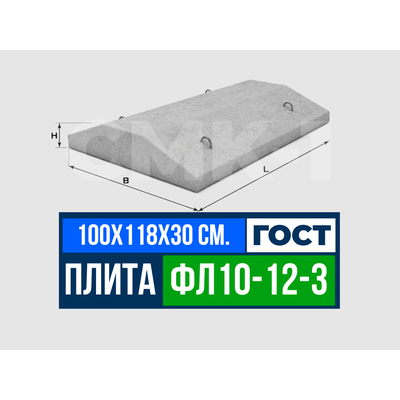

Маркировка ФЛ 10-12-3 расшифровывается следующим образом:
- ФЛ — Фундаментная Лента.
- 10 — Ширина плиты в дециметрах = 980 мм (номинально 1000 мм).
- 12 — Длина плиты в дециметрах = 1180 мм (номинально 1200 мм).
- 3 — Расчетная нагрузка на основание в десятках килопаскалей = 30 кПа (≈ 3 тонны на квадратный метр).
