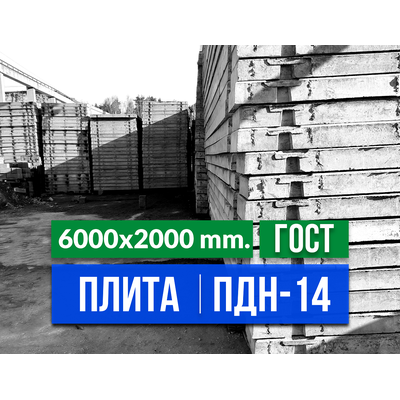

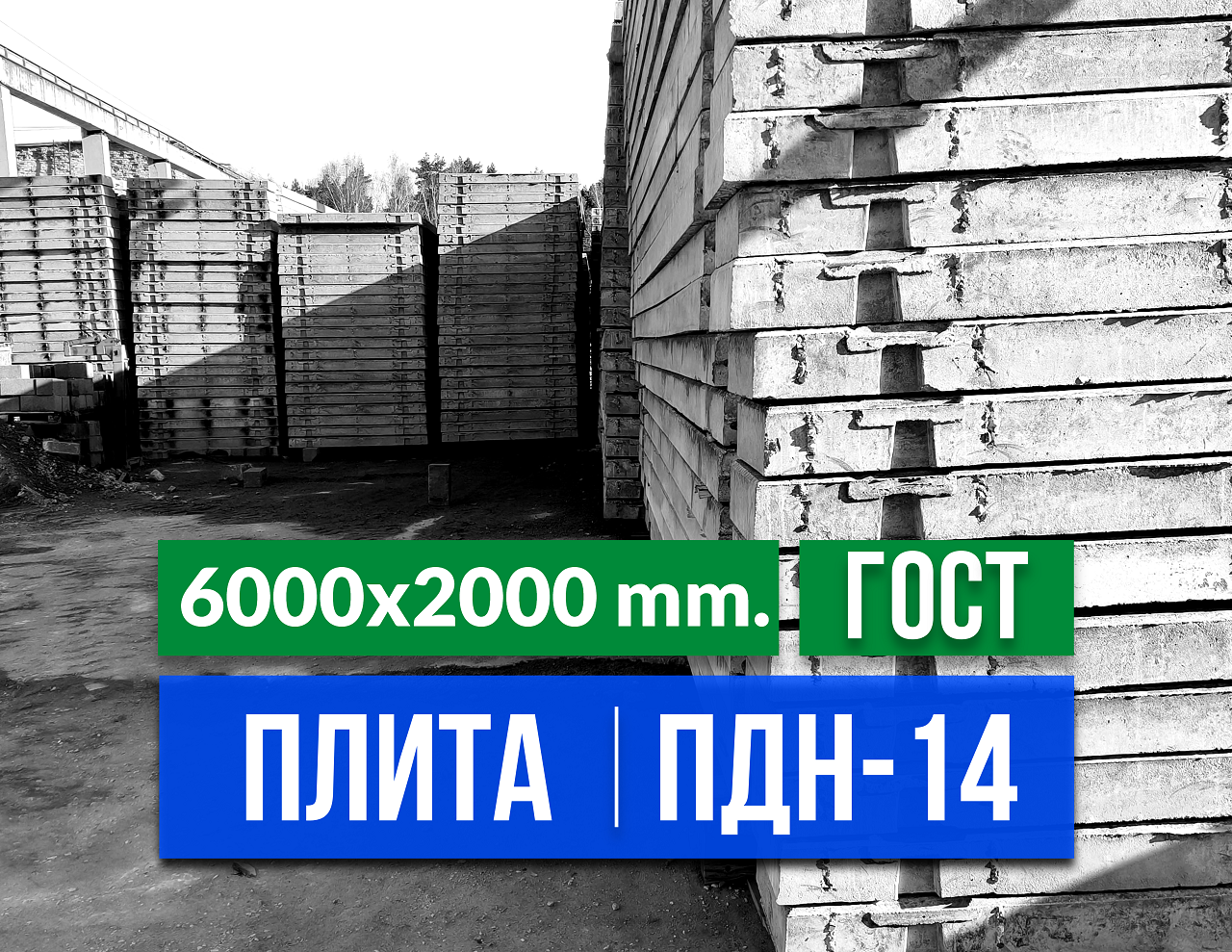

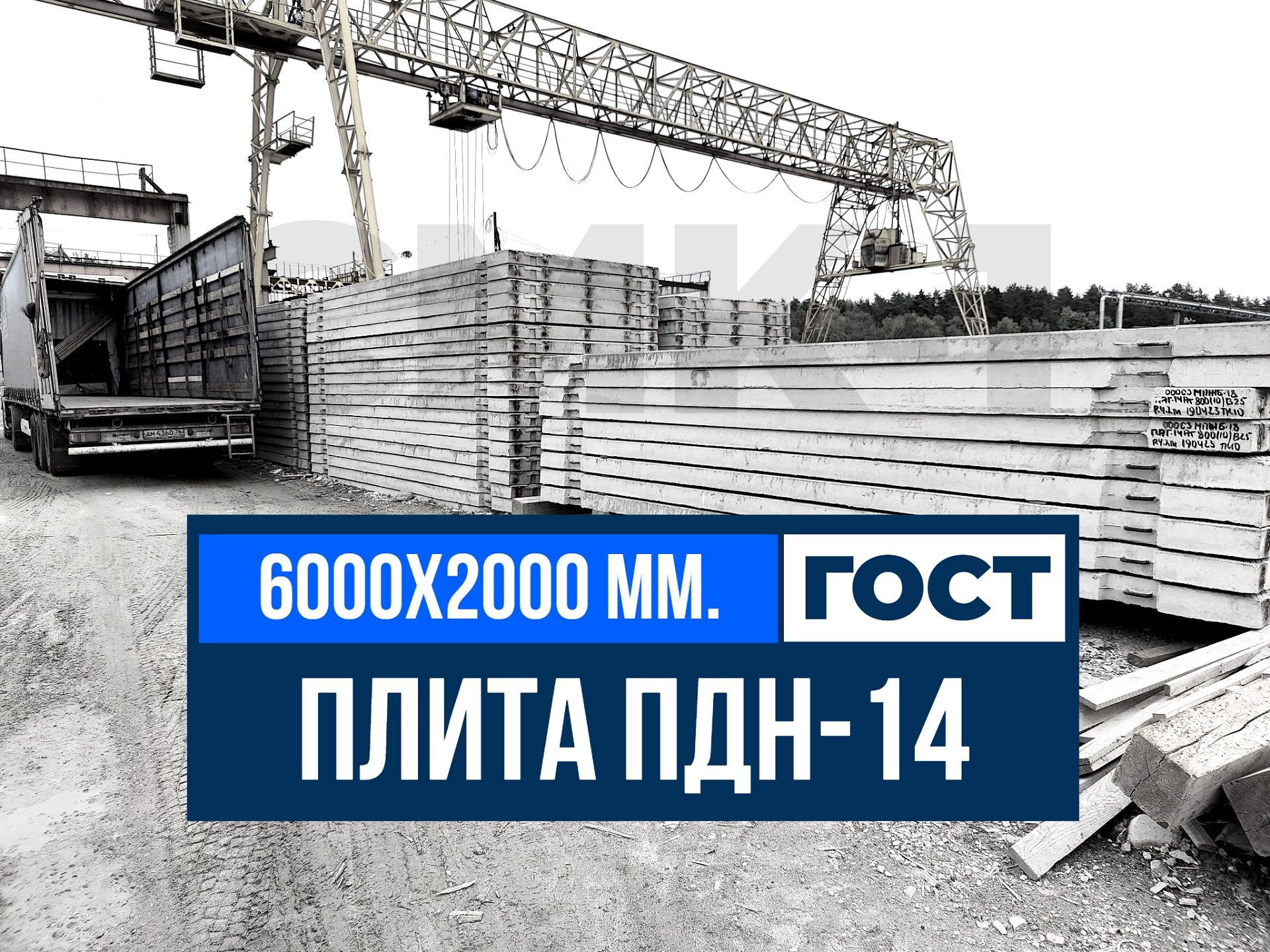

Дорожная плита ПДН-14 ГОСТ

ЖБИ каталог
Аэродромные плиты ПАГ 14 / 18 ГОСТ и Т.У.
Дорожная плита ПДН-14 ГОСТ завод ЖБИ СМК-1
  • Дорожная плита ПДН-14 ГОСТ
Артикул: 46
Дорожная плита ПДН-14 ГОСТ
Длина
6000 мм.
Ширина
2000 мм.
Высота
140 мм.
Вес
4200 кг.
Расчетная нагрузка
50 тн./м2
Объем бетона
1.86 м3
Класс бетона по прочности
350 М
Монтаж от 6000 руб. шт
есть

Цены актуальные ✔

Варианты оплаты
Выберите параметр
Варианты оплаты
Требуется доставка?
Выберите параметр
Требуется доставка?
29 000 ₽
29 000 ₽

Купить в 1 клик

Цены актуальные ✔

  • Описание

    Дорожная плита ПДН-14: Для временных и постоянных дорог

    Дорожная плита ПДН-14 – это высокопрочное железобетонное изделие (ЖБИ), предназначенное для создания сборных покрытий, выдерживающих интенсивные нагрузки. Плиты ПДН-14 широко используются для строительства временных дорог, подъездных путей, площадок для складирования и других объектов, где требуется быстрое и надежное основание.

    ␥ Производство дорожных плит ПДН-14:

    Компания СМК-1 осуществляет производство дорожных плит ПДН-14 в соответствии с требованиями ГОСТ Р 56600-2015. Мы используем качественный тяжелый бетон и арматурную сталь, обеспечивая высокие эксплуатационные характеристики и долговечность изделия. На каждом этапе производства осуществляется строгий контроль качества, что гарантирует соответствие готовой продукции всем требованиям.

    ␥ Ключевые характеристики дорожной плиты ПДН-14:


    • Назначение: Создание временных и постоянных дорожных покрытий.
    • Тип: ПДН (плита дорожная напряженная)
    • Толщина: 140 мм (отсюда и название ПДН-14).
    • Материал: Тяжелый бетон высокой марки B25. Класс бетона влияет на прочность и морозостойкость.
    • Армирование: Предварительно напряженная арматурная сталь 12 мм. Использование предварительного напряжения увеличивает несущую способность плиты и ее устойчивость к образованию трещин.
    • Размеры: Стандартные размеры ПДН-14 (6000х2000х140 мм.)
    • Вес: После просушки 4200 кг.
    • Допустимая нагрузка: До 50 тн. / м2
    • Соответствие ГОСТ: Р 56600-2015. Соответствие ГОСТ подтверждает качество и надежность дорожной плиты.
    • Морозостойкость: F150. Морозостойкость важна для регионов с холодным климатом.
    • Водонепроницаемость: W6. Водонепроницаемость влияет на долговечность.


    ␥ Преимущества использования дорожных плит ПДН-14:

    • Быстрый монтаж: Укладка дорожных плит ПДН-14 позволяет в короткие сроки создать готовое к эксплуатации дорожное покрытие.
    • Высокая прочность и надежность: Выдерживает интенсивные нагрузки от тяжелой техники и грузового транспорта.
    • Устойчивость к деформациям: Предварительное напряжение арматуры предотвращает образование трещин и обеспечивает устойчивость к деформациям.
    • Устойчивость к климатическим воздействиям: Не подвержена разрушению под воздействием перепадов температур, влаги и ультрафиолетового излучения.
    • Удобство транспортировки: Плиты имеют удобную форму и размеры для транспортировки и укладки.
    • Многократное использование: Плиты ПДН-14 можно демонтировать и использовать повторно на других объектах.
    • Экономичность: Снижает затраты на строительство и эксплуатацию дорожного покрытия.

    ␥ Применение дорожных плит ПДН-14:

    1. Строительство временных дорог и подъездных путей к строительным площадкам.
    2. Обустройство площадок для складирования тяжелых грузов.
    3. Создание подъездных путей к промышленным предприятиям.
    4. Устройство покрытий для аэродромов (в некоторых случаях).

    ␥ Купить дорожные плиты ПДН-14:

    Компания СМК-1 предлагает купить дорожные плиты ПДН-14 высокого качества по выгодным ценам. Мы осуществляем доставку по Москве и Московской области (16 регионов). Свяжитесь с нами, чтобы получить консультацию и узнать стоимость дорожной плиты ПДН-14 для вашего проекта.

    • Услуги по укладке дорожных плит ПДН-14.
    • Аренда дорожных плит ПДН-14.

  • Характеристики

    Длина
    6000 мм.
    Ширина
    2000 мм.
    Высота
    140 мм.
    Вес
    4200 кг.
    Расчетная нагрузка
    50 тн./м2
    Объем бетона
    1.86 м3
    Класс бетона по прочности
    350 М
    Монтаж от 6000 руб. шт
    есть

Удалить товар

Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.

☰ Заказать дорожные плиты ПДН-14 ГОСТ

  • Купить блокиф ФБС в Телеграм
    Telegram мессенджер ●

    Наш официальный канал в Телеграм @smk_chat мы принимаем запросы на материалы и услуги круглосуточно.

  • MAX мессенджер ●
    MAX мессенджер ●

    Официальный канал в мессенджере МАХ , мы так же принимаем заказы круглосуточно.

  • Позвонить по телефону ●
    Позвонить по телефону ●

    Звонки мы принимаем ежедневно с 09-00 до 22-00 без праздников и выходных.

  • Whatsapp мессенджер ●
    Whatsapp мессенджер ●

    Мессенджер Whatsapp +7(926)250-0507 прием заказов осуществляется так же круглосуточно.

☰ Технико-коммерческое описание товара: Дорожная плита ПДН-14 ГОСТ 25912-2015

Наименование: Плита дорожная напрягаемая с расчетной нагрузкой 14

Маркировка: ПДН-14

Завод-изготовитель: «Завод ЖБИ СМК-1»

Стандарт: ГОСТ 25912-2015 «Плиты аэродромные железобетонные. Общие технические условия»

1.Расшифровка обозначения и назначения

Элемент маркировки

Значение

Техническая интерпретация

П

Плита

Изделие плоской формы

Д

Дорожная

Назначение – для дорожных покрытий

Н

Напрягаемая

С предварительно напряженной арматурой

14

Расчетная нагрузка

14 условных единиц (~140 кН/колесо)


Ключевое отличие: Плита ПДН (дорожная) отличается от ПАГ (аэродромной) меньшими требованиями к материалам и контролю, но сохраняет технологию предварительного напряжения, что делает её оптимальной для промышленных дорог и логистических терминалов.

2.Характеристики материалов (ГОСТ 25912-2015 + Требования СМК-1)

Компонент

Минимальные требования ГОСТ

Фактические параметры СМК-1

Бетон, класс прочности

B30 (М400)

B30 (М400)

Морозостойкость бетона, F

F200

F200

Водонепроницаемость бетона, W

W6

W6

Арматура напрягаемая

Ат600, Ат800

Ат800С (свариваемая)

Арматура конструктивная

А-III (А400)

А-III (А400)

Защитный слой бетона

30 мм

35 мм (доп. коррозионная стойкость)


3. Допустимые нагрузки и условия эксплуатации

  1. 14 условных единиц = 140 кН на колесо ≈ 14,3 тонны на ось

Температурный диапазон эксплуатации:

  1. От -60°C до +60°C (с учетом выбранной марки бетона F250)

Ресурс работы:

  1. 20 лет – при правильной укладке и соблюдении нагрузок
  2. До 50 лет – при использовании в режиме нагрузок ниже расчетных

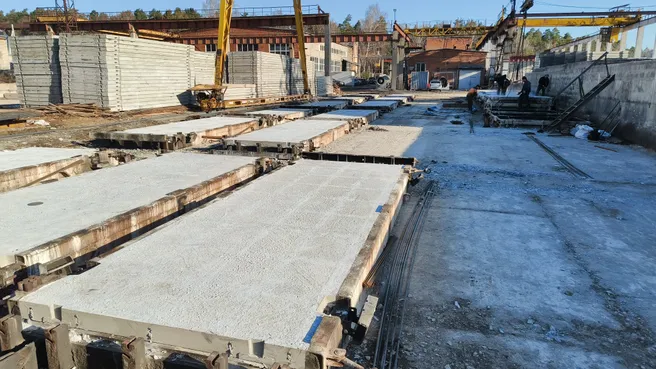

  • Купить дорожные плиты ПДН-14 ГОСТ завод ЖБИ СМК-1
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше
  • Купить дорожные плиты ПДН-14 ГОСТ завод ЖБИ СМК-1
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

☰ Технология производства ПДН-14 ГОСТ на заводе СМК-1

1.Особенности производства предварительно напряженных плит

Предварительное напряжение – ключевая технология, которая:

  1. Повышает трещиностойкость в 3-4 раза
  2. Увеличивает несущую способность на 25-30%
  3. Обеспечивает стабильность геометрии при нагрузках

2.Этапы производства с контролем качества

Изготовление арматурного каркаса

  1. Напрягаемая арматура: стержни Ат800С, натяжение гидравлическими домкратами
  2. Контроль: усилие натяжения ±3%, величина удлинения

Бетонирование

  1. Укладка бетона B30 (М400) с подвижностью П3-П4
  2. Виброуплотнение: глубинные вибраторы, время 45-60 сек

Термовлажностная обработка (ТВО)

  1. Пропаривание при 80±5°C в течение 10-12 часов
  2. Набор прочности 70-80% от марочной

3.Области применения плит ПДН-14 ГОСТ

Объект

Назначение

Преимущества ПДН-14

Промышленные площадки

Подъездные пути, зоны погрузки

Выдерживает автопогрузчики, тягачи

Складские комплексы

Покрытие грузовых площадок

Устойчивость к точечным нагрузкам

Строительные площадки

Временные дороги для техники

Быстрый монтаж/демонтаж

Сельское хозяйство

Подъезды к зернотокам, фермам

Стойкость к агрессивным средам

Городское хозяйство

Усиление дорог, объездные пути

Возможность повторного использования

  • Монтаж дорожных плит ПДН-14 ГОСТ от СМК-1
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше
  • Монтаж дорожных плит ПДН-14 ГОСТ от СМК-1
    Заголовок

    Популярный раздел сайта или категория товаров

    Узнать больше

☰ Монтаж и эксплуатация дорожных плит ПДН-14 ГОСТ

1.Подготовка основания

Тип грунта

Требования к основанию

Толщина подготовки

Песчаный

Уплотнение до коэфф. 0,95

150-200 мм щебня

Глинистый

Дренирующий слой + геотекстиль

200-300 мм щебня

Слабый (торф)

Замена грунта или свайное поле

По расчету


2.Схемы укладки

Для постоянных покрытий:

  1. Стык в стык с заделкой швов
  2. Ширина шва 20-30 мм
  3. Заполнение швов: пескоцементная смесь или битумная мастика

Для временных дорог:

  1. Укладка вразбежку (в шахматном порядке)
  2. Без заделки швов
  3. Возможность демонтажа и повторного использования

3.Экономия при использовании (сравнение с асфальтом)

Аспект

Покрытие из ПДН-14

Асфальтовое покрытие

Сроки укладки

1-2 дня/1000 м²

5-7 дней/1000 м²

Возможность демонтажа

Да (до 3 раз)

Нет

Ремонтопригодность

Замена отдельных плит

Ямочный ремонт

Начало эксплуатации

Сразу после укладки

Через 3-5 дней

Сезонность работ

Круглогодично

Только в теплое время


Вывод и рекомендации :

Дорожная плита ПДН-14 ГОСТ 25912-2015 от завода «СМК-1» – это оптимальное решение для создания надежных промышленных покрытий. Её преимущества:

  1. Технологичность – предварительное напряжение обеспечивает повышенную трещиностойкость
  2. Долговечность – расчетный срок службы 20+ лет
  3. Экономичность – ниже стоимости аэродромных плит при сопоставимой прочности
  4. Ремонтопригодность – возможность замены отдельных плит
  5. Быстрый монтаж – покрытие готово к эксплуатации сразу после укладки

Заключение: При выборе между обычными дорожными плитами и ПДН-14 рекомендуем последнюю для объектов, где важны надежность и долговечность. Разница в цене окупается увеличенным сроком службы и снижением затрат на ремонт.
