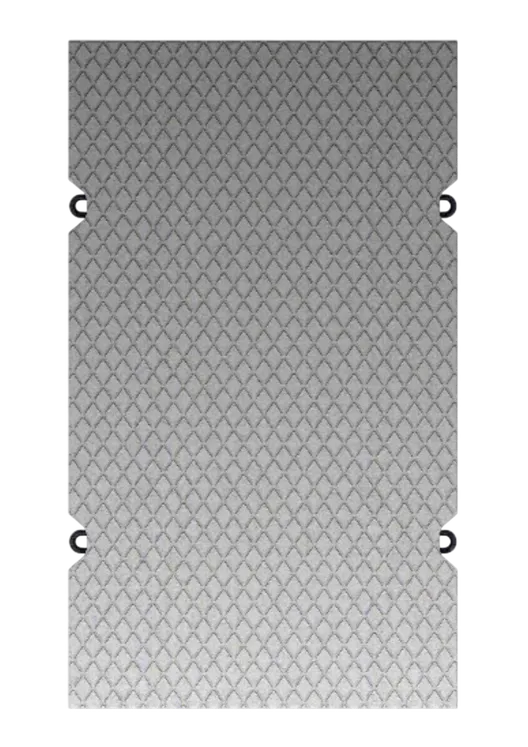

Дорожные плиты ГОСТ 21924-2024

Ниже представлена сводная таблица технических характеристик плит 1П30.18-30 и 2П30.18-30:

✔ Материалы и компоненты

Для производства дорожных плит завод ЖБИ СМК-1 использует только высококачественные материалы, прошедшие входной контроль:

Бетон:

1. Класс прочности: не ниже В22,5 / В25 (марка М300 / М400).
2. Плотность бетона: 2300-2800 кг/м³.

Заполнители:

1. Щебень: гранитный или известняковый фракционированный щебень, обеспечивающий высокую прочность и долговечность изделий.
2. Песок: мытый кварцевый песок, соответствующий ГОСТ 8736.
3. Вода: по ГОСТ 23732

Арматура:

1. Для предварительно напряженных плит: арматура классов Aт-V, Ат-IV, Ат-IVС.
2. Для плит с ненапрягаемой арматурой: стержневая арматура классов А-IIIС, А-III, А-I по ГОСТ 5781, проволока Вр-I по ГОСТ 6727.
3. Расход арматуры: для плит 1П30.18-30 составляет около 66 кг, для 2П30.18-30 — около 46 кг.

Добавки:

1. Для повышения морозостойкости и водонепроницаемости в бетонную смесь вводятся специальные модификаторы и пластификаторы по ГОСТ 24211 .

✔ Технологический процесс

Производство дорожных плит — это сложный, многоступенчатый процесс, требующий строгого соблюдения технологии на каждом этапе.

Этап 1: Подготовка сырья и проектирование состава бетона

1. Лабораторный контроль поступающих материалов (цемент, песок, щебень);
2. Подбор оптимального состава бетонной смеси в зависимости от требуемых характеристик (прочность, морозостойкость);
3. Расчет рецептуры с учетом применения добавок.

Этап 2: Подготовка форм

1. Очистка металлических форм от остатков бетона предыдущих заливок;
2. Нанесение специальной смазки на внутреннюю поверхность форм для предотвращения прилипания бетона.
3. Установка и фиксация арматурного каркаса с помощью пластиковых фиксаторов, обеспечивающих необходимую толщину защитного слоя бетона.

Этап 3: Приготовление бетонной смеси

1. Автоматизированное дозирование компонентов на современных бетоносмесительных узлах;
2. Тщательное перемешивание до получения однородной массы;
3. Контроль подвижности и других характеристик смеси.

Этап 4: Формование и виброуплотнение

1. Заливка бетонной смеси в подготовленные формы с установленным арматурным каркасом;
2. Виброуплотнение: формы с бетоном подвергаются вибрации на вибростолах или с помощью глубинных вибраторов. Это критически важный этап, позволяющий удалить воздушные пузырьки и обеспечить равномерное распределение смеси, что напрямую влияет на плотность и прочность готового изделия.
3. При необходимости — заглаживание верхней поверхности и создание рифленой текстуры.

Этап 5: Тепловлажностная обработка (ТВО)

1. Формы с отформованными изделиями помещаются в пропарочные камеры;
2. Воздействие температуры и влажности в контролируемом режиме ускоряет процесс твердения бетона;
3. После ТВО бетон набирает не менее 70% проектной прочности, что позволяет извлекать изделия из форм и транспортировать их .

Этап 6: Распалубка и контроль качества

1. Извлечение готовых плит из форм;
2. Визуальный осмотр на предмет сколов, трещин и других дефектов;
3. Проверка геометрических размеров;
4. Испытания контрольных образцов на прочность, морозостойкость и водонепроницаемость.

Этап 7: Маркировка и складирование

1. Нанесение несмываемой маркировки на боковую поверхность плиты;
2. Складирование готовой продукции на открытых площадках с соблюдением правил хранения (штабели на деревянных прокладках).

✔ Контроль качества

На заводе ЖБИ СМК-1 действует многоступенчатая система контроля качества:

1. Входной контроль: проверка всех поступающих материалов на соответствие ГОСТ и ТУ;
2. Операционный контроль: контроль соблюдения технологических параметров на каждом этапе производства;

Приемочный контроль: испытания готовых изделий по следующим показателям:

1. Прочность бетона (по ГОСТ 10180, ГОСТ 17624, ГОСТ 22690)
2. Морозостойкость (по ГОСТ 10060, ГОСТ 26134).
3. Водонепроницаемость (по ГОСТ 12730.5)
4. Точность геометрических параметров (по ГОСТ 26433.0 и ГОСТ 26433.1)
5. Качество сварных соединений арматуры (по ГОСТ 10922, ГОСТ 14098, ГОСТ 23858)
6. Толщина защитного слоя бетона (по ГОСТ 17625, ГОСТ 22904)

✔ Основные отличия

✔ Критерии выбора

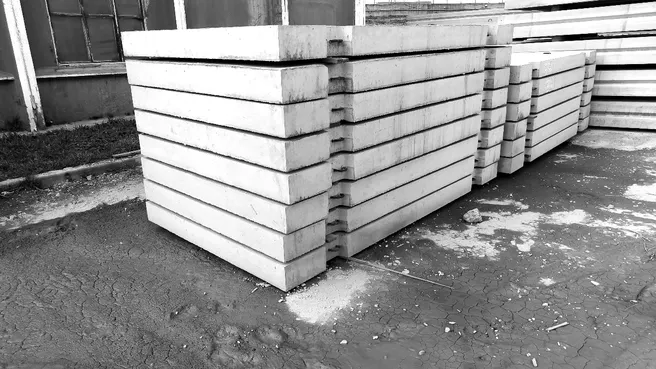

Когда выбирать 1П30.18-30:

1. Строительство дорог общего пользования с интенсивным движением;
2. Устройство подъездных путей к промышленным объектам с постоянной эксплуатацией;
3. Площадки для стоянки и разворота большегрузного транспорта;
4. Дороги на территориях логистических центров и терминалов.
5. Объекты, где требуется длительный срок службы без капитального ремонта.

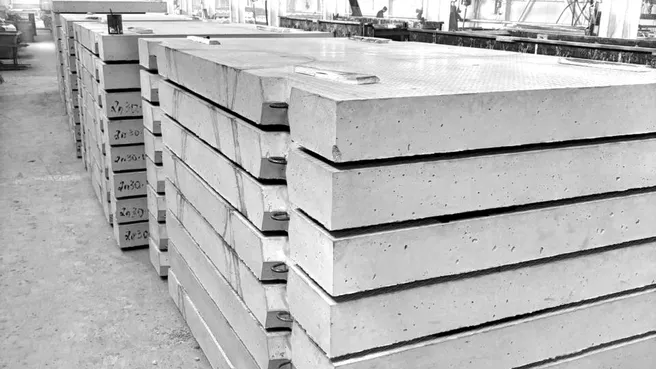

Когда выбирать 2П30.18-30:

1. Временные технологические дороги на период строительства;
2. Подъездные пути к строящимся объектам;
3. Временные площадки для складирования материалов и стоянки техники;
4. Дороги для вахтовых поселков и временных баз;
5. Ситуации, где планируется демонтаж и перенос покрытия на другой объект.

Правильный монтаж — залог долговечности дорожного покрытия. Рассмотрим основные этапы устройства дороги из плит 1П30.18-30 и 2П30.18-30.

✔ Подготовительные работы

1. Геодезическая разбивка

На местности обозначаются оси будущей дороги, ширина проезжей части, места примыканий и разворотных площадок. Определяются отметки продольного и поперечного уклона для обеспечения водоотвода.

2. Земляные работы

1. Срезка растительного слоя и удаление слабого грунта;
2. Выравнивание поверхности и устройство корыта глубиной 30-40 см;
3. При высоком уровне грунтовых вод — устройство дренажной системы.

3. Устройство подстилающего слоя (подушки)

1. Геотекстиль: на выровненное дно укладывается слой геотекстиля, который предотвращает смешивание грунта с материалом подушки и препятствует прорастанию растений.
2. Щебеночный слой: отсыпка щебня толщиной 15-20 см с увлажнением и уплотнением;
3. Послойное уплотнение: каждый слой тщательно уплотняется виброплитой или виброкатком до достижения требуемого коэффициента уплотнения (не менее 0,95-0,98).

✔ Укладка плит

1. Подготовка к монтажу

1. Проверка наличия монтажных петель и их целостности;
2. Очистка поверхности плит от загрязнений;
3. Подготовка грузозахватных приспособлений (строп, траверс).

2. Строповка и подача плит

1. Захват плиты за монтажные петли;
2. Плавный подъем и подача к месту укладки автомобильным краном или краном-манипулятором.

3. Установка плит

1. Первый ряд: укладка начинается от края или от существующего покрытия. Плиты выставляются по шнуру-причалке с соблюдением проектных отметок;
2. Выверка: контроль положения плиты по высоте и в плане. При необходимости корректировка положения с помощью ломиков или добавления/удаления песчано-цементной смеси под основание;
3. Плотное прилегание: плиты укладываются плотно друг к другу. Допустимый зазор между плитами — не более 10-15 мм;
4. Перевязка швов: при многорядной укладке рекомендуется смещать поперечные швы относительно друг друга для повышения прочности покрытия.

Дорожные плиты 1П30.18-30 и 2П30.18-30 производства завода ЖБИ СМК-1 — это надежное, долговечное и экономически эффективное решение для устройства покрытий различного назначения. Соответствие новому ГОСТ 21924-2024 гарантирует, что продукция отвечает самым современным требованиям к прочности, морозостойкости и долговечности.

Благодаря использованию качественных материалов (тяжелый бетон класса В22,5, арматура классов А-III и Ат-IV), строгому соблюдению технологии производства и многоступенчатому контролю качества, наши плиты обеспечивают:

1. Безаварийную эксплуатацию в течение десятилетий;
2. Устойчивость к экстремальным нагрузкам (до 30 тонн на ось);
3. Сохранение свойств в любых климатических условиях (до -40°С);
4. Простоту и скорость монтажа.

Выбор между 1П30.18-30 и 2П30.18-30 зависит от конкретных задач:

1. Для капитальных дорог и площадок с длительным сроком службы выбирайте 1П30.18-30;
2. Для временных подъездных путей и технологических дорог оптимальны 2П30.18-30 с возможностью последующего демонтажа и повторного использования .

Завод ЖБИ СМК-1 предлагает не только стандартную продукцию по ГОСТ, но и гибкие условия производства по Техническим Условиям (ТУ) , что позволяет реализовать любые инженерные решения и учесть специфические требования вашего объекта.

Обращайтесь к профессионалам! Мы обеспечим полное сопровождение заказа — от консультации и расчета до доставки и технического надзора при монтаже. Сделайте правильный выбор с первого метра — выберите качественные дорожные плиты от завода ЖБИ СМК-1.
